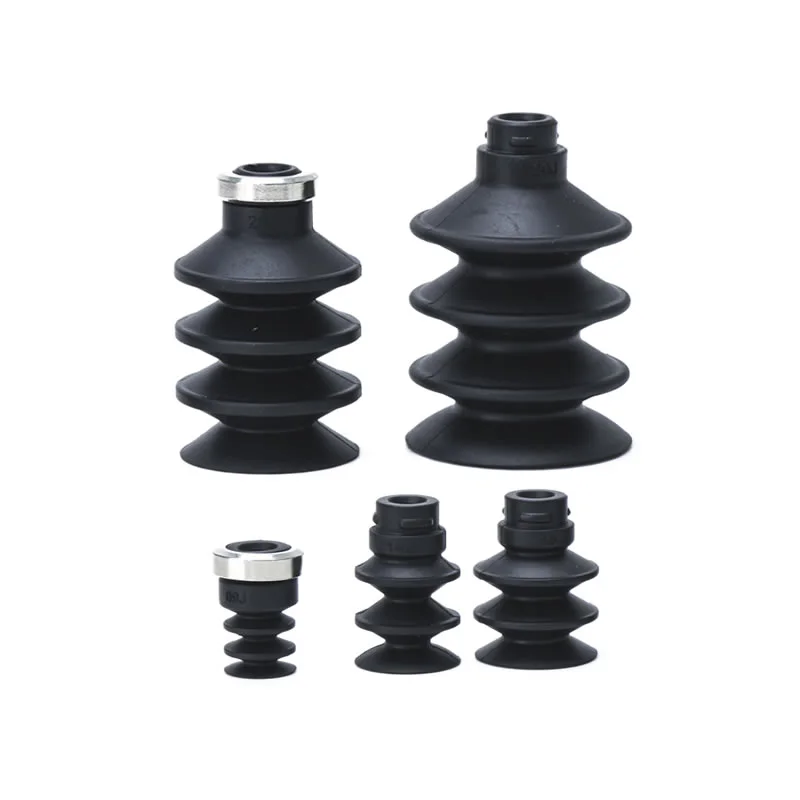

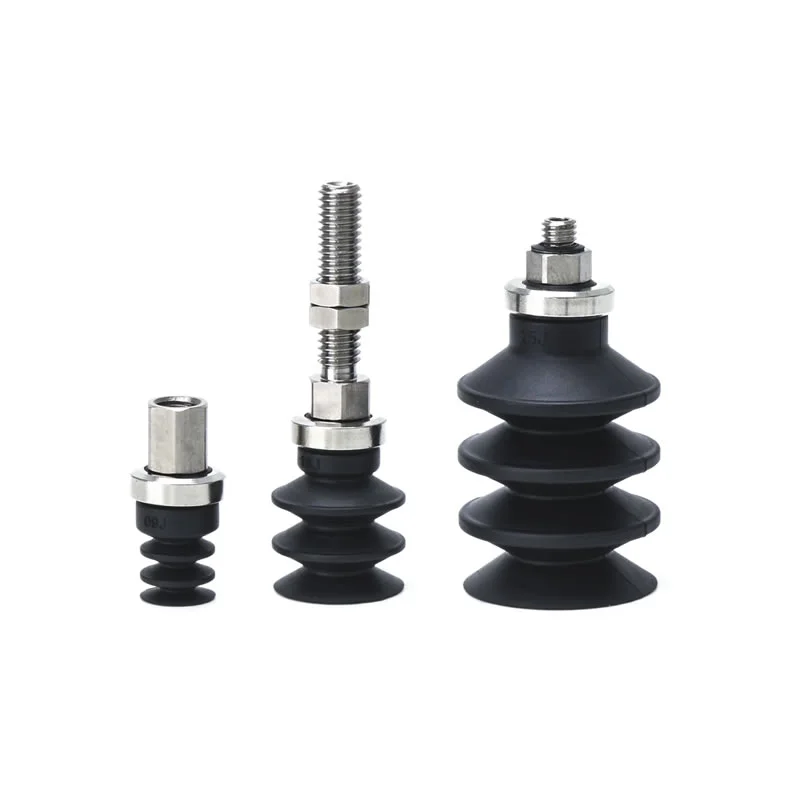

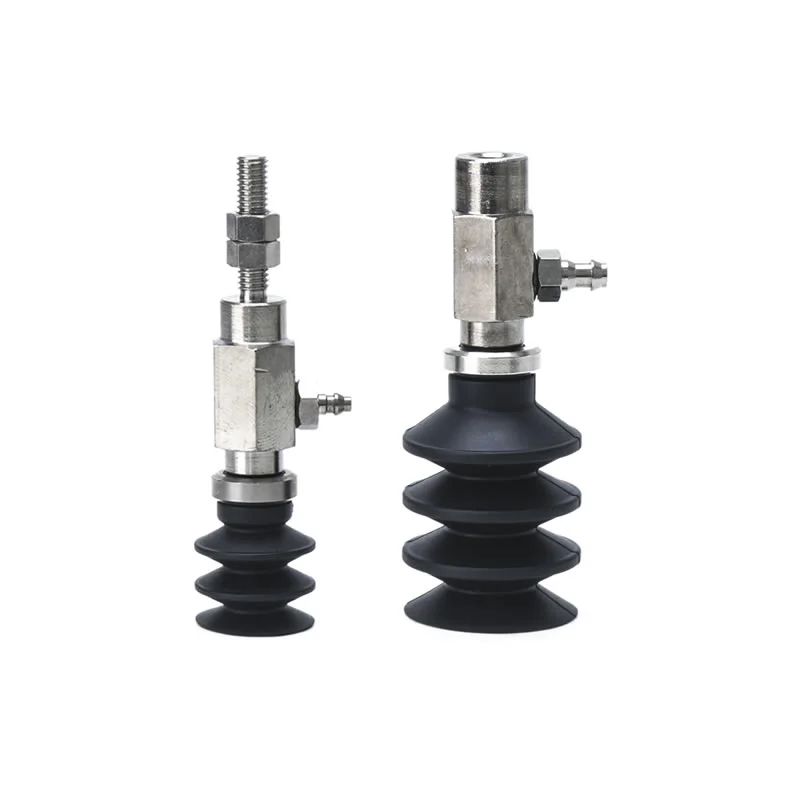

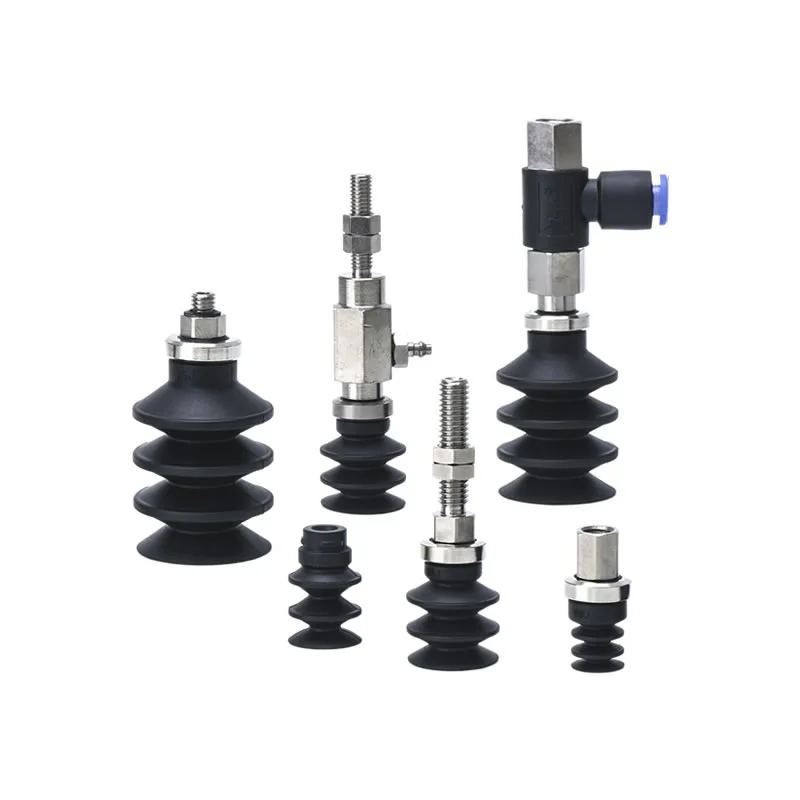

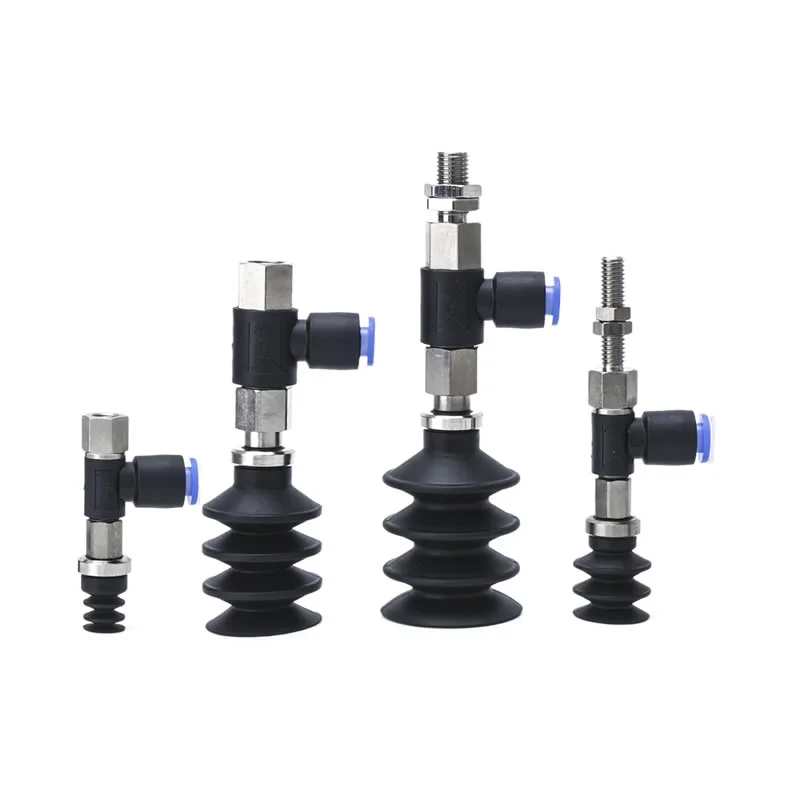

ロックリング付きベローズ真空吸盤 ZP2-J はオートメーションシステム向けに設計されており、ワークピースの効率的かつ安全な掴み、持ち上げ、取り扱いを可能にし、特に小型電子部品、射出成形部品、精密金属部品の掴みに適しています。
安全な取り扱い:滑らかな表面またはわずかに凹凸のある表面に強力な真空接着を実現します。
アライメント補正:多段ジャバラが高低差や微小なズレを吸収します。
多彩な統合:ロボットアーム、コンベア、自動生産ラインで動作します。
影響の軽減:オプションのバッファーは振動を最小限に抑え、ワークピースを保護します。
このパッドの主な利点は何ですか?
ロックリング付きベローズ真空吸引カップ ZP2-J は、精度、柔軟性、信頼性の高い自動化処理を実現するように設計されています。コンパクトで適応性のある設計により、エレクトロニクス、射出成形、小規模金属加工産業に最適です。
多段ベローズ
2.5層構成と3.5層構成で利用可能
2.5層:φ6mm、φ10mm、φ15mm（ロックリングなし）
3.5層:φ9mm、φ14mm、φ16mm、φ25mm、φ30mm（ロックリング付）
垂直ストロークの高い柔軟性を提供し、凹凸や傾斜した表面を補正します。
ロックリング
3.5層モデルには、安全に取り付けるためのロックリングが含まれています
高速作業や繰り返し作業でも確実な粘着力を確保
ロボットアームと自動ハンドリングステーションの安定性を強化
多用途性
小型部品、異形プラスチックケース、精密金属部品の取り扱い
限られたスペースのロボットアームや自動化ラインに統合可能
垂直または横方向の真空入口を含む複数の設置オプションをサポート
特殊産業向けのアダプター、バッファーブラケット、ステンレス製アクセサリーと互換性あり

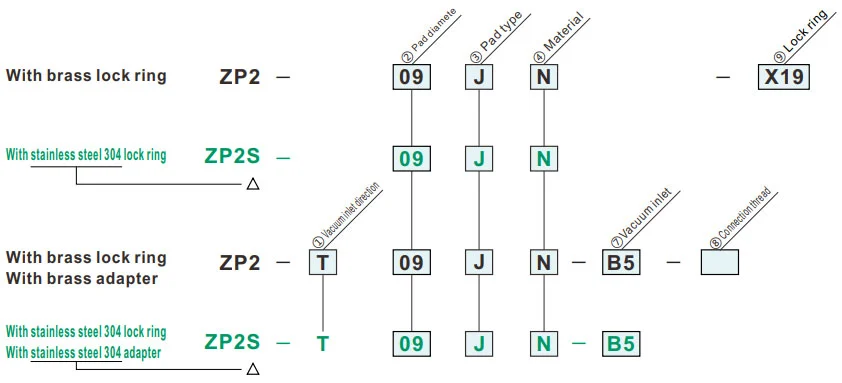

ご注文方法
- バッファ（スプリング式）を設置するスペースがない場合に使用します。
- 吸着面が傾斜したワーク。
- ZPシリーズアダプターに適用します。
| ③パッドの種類 | |
| J | ジャバラ(2.5段/3.5段) |
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコーンゴム |
緑色の記号はカスタマイズされたモデルです。
| ⑨ロックリング | |
| 無 | ロックリング付き |
| X19 | ロックリングなし |
| ①真空入口方向 |
⑦ ⑧
②パッド径(mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | 垂直 |
|
⑦真空吸入口 | おねじ | AS5 | M5×0.8 | ● | ● | ||||
| AS6 | M6×1.0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5×0.8 | ● | — | ||||||||
| A6 | M6×1.0 | ● | ● | |||||||||
| A8 | M8×1.0 | — | ● | |||||||||
|
めねじ | B5 | M5×0.8 | ● | ● | |||||||
| B6 | M6×1.0 | ● | ● | |||||||||
| B8 | M8×1.25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | 横方向 |

|
ワンタッチ継手 | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧接続ネジ | おねじ | A5 | M5×0.8 | ● | — | |||||||
| A6 | M6×1.0 | ● | ● | |||||||||
| A8 | M8×1.0 | — | ● | |||||||||
| めねじ | B5 | M5×0.8 | ● | ● | ||||||||
| B6 | M6×1.0 | ● | ● | |||||||||
| B8 | M8×1.25 | — | ● | |||||||||
| Y |

|
⑦真空入口 | B5 | M5×0.8 | ● | ● | ||||||
| バーブフィッティング | U4 | ø4ソフトチューブ用 | ● | ● | ||||||||
| N4 | ø4ナイロンチューブ用 | ● | ● | |||||||||
| U6 | ø6ソフトチューブ用 | ● | ● | |||||||||
| N6 | ø6ナイロンチューブ用 | ● | ● | |||||||||
| ⑧接続ネジ | おねじ | A5 | M5×0.8 | ● | — | |||||||
| A6 | M6×1.0 | ● | ● | |||||||||
| A8 | M8×1.0 | — | ● | |||||||||
| めねじ | B5 | M5×0.8 | ● | ● | ||||||||
| B6 | M6×1.0 | ● | ● | |||||||||
| B8 | M8×1.25 | — | ● | |||||||||

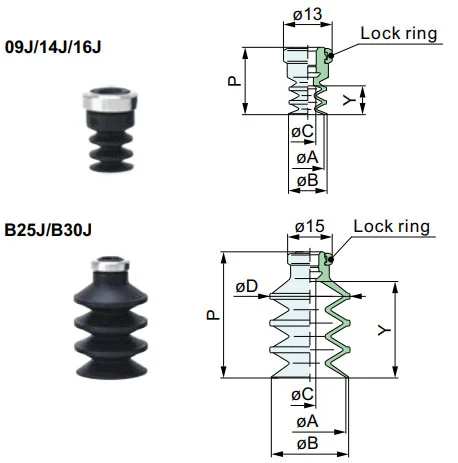

寸法(mm)
緑色の記号はカスタマイズされたモデルです。
J
ベローズ
| モデル | φA | ΦB | °C | ΦD | P | Y | ロックリング | |||
|
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
参考モデル：ZP09JGN
アダプタ取付寸法
適合パッド：09J/14J/16J
適合パッド：B25J/B30J
ZP2-T
垂直
パッドあたりの寸法
| ②パッド径 | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
アダプターあたりの寸法
| モデル | A | B | C | D | 適応する | ||||||
|
① 真空 入口 方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑦ 真空 入口 |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5×0.8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6×1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5×0.8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6×1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
参考型式：ZP2-T14JN-AS5 参考アダプター：ZPT2-AS5

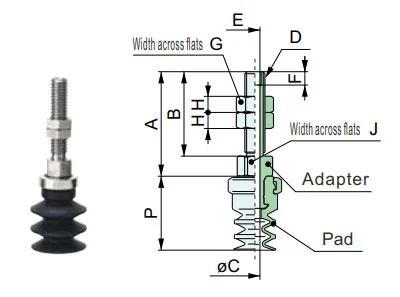

ZP2-T
垂直
パッドあたりの寸法
| ②パッド径 | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
アダプターあたりの寸法
| モデル | A | B | °C | D | E | F | G | H | J | 適応する | ||||||
|
① 真空 入口 方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑦ 真空 入口 |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5×0.8 | M3×0.5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3×0.5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5×0.8 | 5 | 12 | 12 | A8 | |||||||
参考モデル：ZP2-TB25JS-A6 参考アダプター：ZPT3-A6
ZP2-T
垂直
パッドあたりの寸法
| ②パッド径 | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
アダプターあたりの寸法
| モデル | A | B | °C | D | E | 適応する | ||||||
|
① 真空 入口 方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑦ 真空 入口 |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5×0.8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6×1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5×0.8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6×1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8×1.25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
参考モデル：ZPT20BGS-B01 参考アダプター：ZPT3-B01

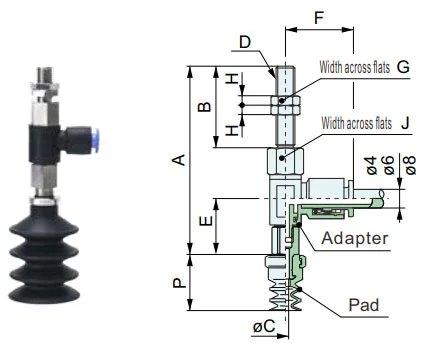

ZP2-R
横方向
パッドあたりの寸法
| ②パッド径 | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
アダプターあたりの寸法
| モデル | A | B | °C | D | E | F | G | H | J | アダプタ | ||||||||
|
① 真空 入口 方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5×0.8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
参考モデル：ZP2-R16JN-04-A6 参考アダプター：ZPR2-04-A6

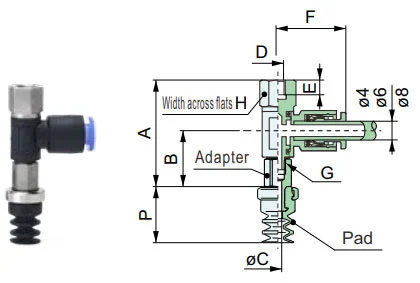

ZP2-R
横方向
パッドあたりの寸法
| ②パッド径 | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
アダプターあたりの寸法
| モデル | A | B | °C | D | E | F | G | H | アダプタ | ||||||||
|
① 真空 入口 方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5×0.8 | 5 | 04:20.6 06:21.6 |
M5×0.8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5×0.8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1.25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1.25 | 8 | B8 | ||||||||||||||
参考モデル：ZP2-RB25JGS-06-B8 参考アダプター：ZPR3-06-B8

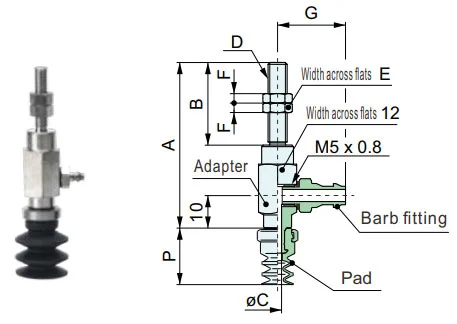

ZP2-Y
横方向
パッドあたりの寸法
| ②パッド径 | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
アダプターあたりの寸法
| モデル | A | B | °C | D | E | F | G | アダプタ | ||||||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5×0.8 | 7 | 4 | N4、U4:14.5 N6、U6:16.5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4、U4:14.5 N6、U6:16.5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
参考モデル：ZP2-Y16JGN-U4-A5 参考アダプター：ZPY2-U4-A5

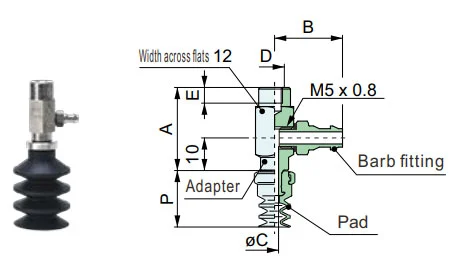

ZP2-Y
横方向
パッドあたりの寸法
| ②パッド径 | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
アダプターあたりの寸法
| モデル | A | B | °C | D | E | アダプタ | ||||||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4、U4:14.5 N6、U6:16.5 |
2.5 | M5×0.8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4、U4:14.5 N6、U6:16.5 |
3.5 | M5×0.8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1.25 | 8 | B8 | |||||||||||
参考モデル：ZP2-Y16JGN-U4-B5 参考アダプター：ZPY2-U4-B5
パッドの材質と特性
⚪：影響がほとんどない △：条件によっては使用可能 ×：適さない
|
材料
特徴
|
シンボル | デュロメーター HS(±5°) |
色 の ゴム |
オペレーティング 温度 範囲(℃) |
油 抵抗 ガソリン |
油 抵抗 ベンゾール |
ベース 抵抗 |
酸 抵抗 |
耐候性 | オゾン 抵抗 |
摩耗 抵抗 |
防水 | 溶媒 抵抗 (ベンゼン、トルエン) |
応用 |
| NBR | N | 50 | 黒 | 0～120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 一般ワーク、段ボール、ベニヤ板、鉄板等の搬送 |
| シリコーンゴム | S | 45～50 | 白 | -30～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体、ダイカスト脱型、薄物ワーク、フードプロセッサー |
| ウレタンゴム | U | 50～60 | 茶色 | 0～60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 段ボール、鉄板、ベニヤ板 |
| FKM | F | 60 | 黒 | 0～250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 化学作業 |
| 導電性NBR | GN | 50～65 | 0～100 | △ | X | △ | X | △ | X | △ | △ | X | 半導体の一般作業（耐静電気） | |
| 導電性シリコンラバー | GS | 50～60 | -10～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体（静電気） |
上の表は、対象となるゴム材料の一般的な特性のみを示しています。青色の記号はカスタマイズされたモデルです。
各種産業分野における空圧機器（真空吸盤）の応用概要
I. コアの強み
II.業種別アプリケーションの抽出
A. 医学および医療産業
A.1：コア要件:クリーンで無公害 (FDA/GMP 準拠)、穏やかで無害、相互汚染防止
A.2 主要なシナリオ:
1. 医薬品包装: 医薬品ボトル/医薬品プレート/輸液バッグのピックアップ (食品グレードのシリコーン吸盤、粒子脱落なし)
2. 医療機器組立品：手術器具/医療用カテーテル/プロテーゼの取り扱い（陰圧調整可能、変形防止）
3. 生物学実験室: シャーレ/遠沈管/試薬カード移送 (耐薬品性、滅菌対応)
B. 電子・半導体産業
B.1 主要な要件:帯電防止 (10⁶-10¹¹Ω)、精密位置決め (誤差 ≤0.01mm)、耐傷性
B.2 主要なシナリオ:
1. チップ/半導体: ウェーハハンドリング、チップパッケージング (多孔質セラミック/帯電防止シリコン吸盤、破裂を防ぐ均一な負圧)
2. PCB/コンポーネント: フレキシブル PCB、マイクロコンポーネント (0402 抵抗器) 表面実装 (しわ/破れを防ぐための薄いシリコーン/ゲル/マイクロ吸盤)
3. ディスプレイ：LCD/OLEDパネル、タッチガラスグラブ（高透明素材、汚れや傷なし）
C. 自動車および自動車部品産業
C.1 主要な要件:大吸引力（単一吸引ディスク≧500N）、多仕様適応（金属/プラスチック/ガラス）、滑り止め
C.2 主要なシナリオ:
4.本体製作：鋼板/ドアフレームハンドリング溶接（大径ゴム/多吸盤配列、滑り止めテクスチャー）
5.ガラス・内装：フロントガラス取付、レザー座面転写（耐熱シリコン・スポンジ吸盤、変形防止）
6.部品：エンジンシリンダー本体/ギアボックスハウジンググラブ（真空+メカニカルロック、落下防止）
D. 食品および包装産業
D.1 主要な要件:食品グレードの素材 (FDA 認定)、お手入れが簡単、つぶれにくい
D.2 主要なシナリオ:
1. 食品の取り扱い: 焼き菓子/生肉/果物の選別 (低吸引スポンジ吸盤、無臭で洗いやすい)
2. 包装自動化：包装袋の開封、滅菌カートン成形（除電・多点吸引、薄物・硬質包装に適しています）
E. 物流・倉庫業
E.1 コア要件:効率的な適応（商品の複数仕様）、安定した圧力、落下防止
E.2 主要なシナリオ:
1. カートンの取り扱い: 電子商取引カートンの仕分け (調整可能な吸引アレイ、真空圧力)
2. プレート/ロール: 木質ボード/プラスチックフィルムロール転写 (長尺/環状吸盤、オフセットを防止するための均一な吸着)
F. 新エネルギー・特殊産業
F.1 新エネルギー (リチウム電池/太陽光発電):
1. リチウム電池プレート (帯電防止多孔質吸盤、防塵)、太陽電池ガラス (大きな吸着シリコン吸盤、傷なし)
F.2 印刷と用紙
1. 紙・印刷物キャプチャー（吸収紙素材、弱負圧で破れやインク汚れを防止）
Ⅲ．コア適応ロジックの概要
| ワークの特性 | ピペット適応プログラム | 対応する業界シナリオ |
| 薄い・壊れやすい・精密 | シリコーン/セラミック素材、微小負圧、微小吸引ノズル | 電子半導体、医薬品 |
| 重量物・大型サイズ | ゴム素材、大口径吸盤、多吸盤配列 | 自動車、物流パネル |
| 健康・公害防止 | 食品/医療グレードのシリコーン、お手入れが簡単な構造 | 薬、食品 |
| 柔らかい/凹凸のある表面 | スポンジ素材、変形可能な吸盤 | 車内、食品 |
| 帯電防止要件 | 帯電防止シリコン、イオン風アシスト | 電子半導体 |
