ロックリングなしジャバラ真空吸盤 ZP2-J
ZP2シリーズ ベローズパッドユニット
ZP2-Tシリーズ アダプタ付 ベローズ真空パッド
ZP2-Rシリーズ アダプタ付 ベローズ真空パッド
ZP2-Yシリーズ アダプタ付 ベローズ真空パッド
説明
ご注文方法
仕様・材質
アプリケーション
リソース

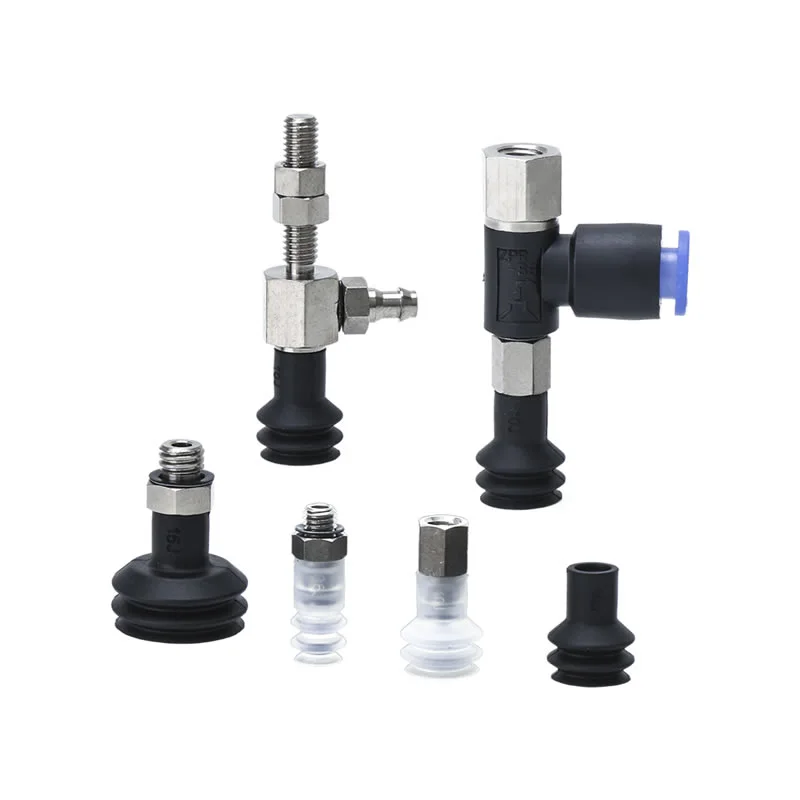

ロックリングなしのベローズ真空吸引カップ ZP2-J は、コンパクト、高精度、適応性のある自動化アプリケーション向けに設計されています。小型コンポーネント、異形部品、スペースが限られた生産ラインに最適です。

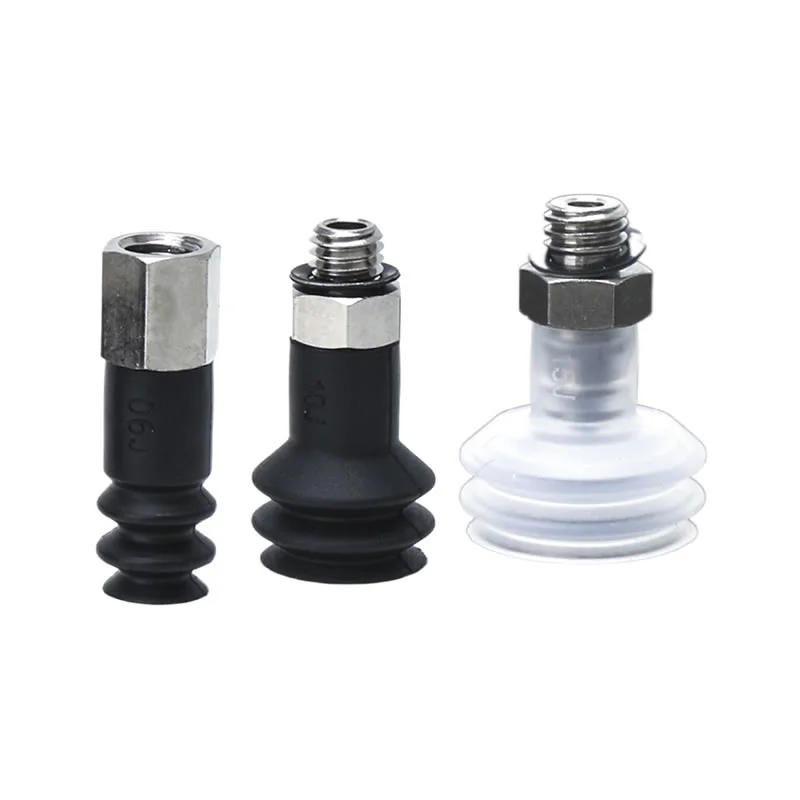

ZP2-J ロックリングなしベローズカップの主な特長
高い柔軟性
多段アコーディオン設計（2.5層または3.5層）により、垂直方向のストロークを吸収し、高低差やわずかな位置ずれを補正します。
凹凸面や傾斜面でも安定したグリップ力を発揮します。
デリケートなワークや異形ワークを傷めずにサポートします。
ロックリングは不要
2.5層モデルはロックリングが不要なため、取り付けが簡単になり、組立時間が短縮されます。
さまざまな吸引要件に合わせて直径φ6mm、φ10mm、φ15mmを用意しています。
ロック金具がないにもかかわらず、確実な粘着力を維持します。
取付タイプ
ロボットアームや自動化ステーションに直接またはモジュール式で統合できるように設計されています。
生産ラインの狭いスペースにもフィットするコンパクトな構造です。
エレクトロニクス、射出成形、小規模金属加工業界における効率的なマテリアルハンドリングをサポートします。
材質の多様性
ロックリングなしのベローズ真空吸盤 ZP2-J は、高品質のシリコン、ゴム、またはポリウレタン (PU) を使用して製造されており、優れた耐摩耗性と柔軟性を兼ね備えています。
電子機器製造のクリーンルームまたは帯電防止環境に適合します。
頻繁なサイクル下でも長期耐久性を確保し、一貫した真空性能を維持します。
ZP2-JとZP2-ZJの違いは何ですか？
ZP2-J
タイプ：マルチベローズ ベローズ ロックリングなし 真空吸盤 ZP2-J
ロックリング:オプション。 2.5層モデルはロックリング不要

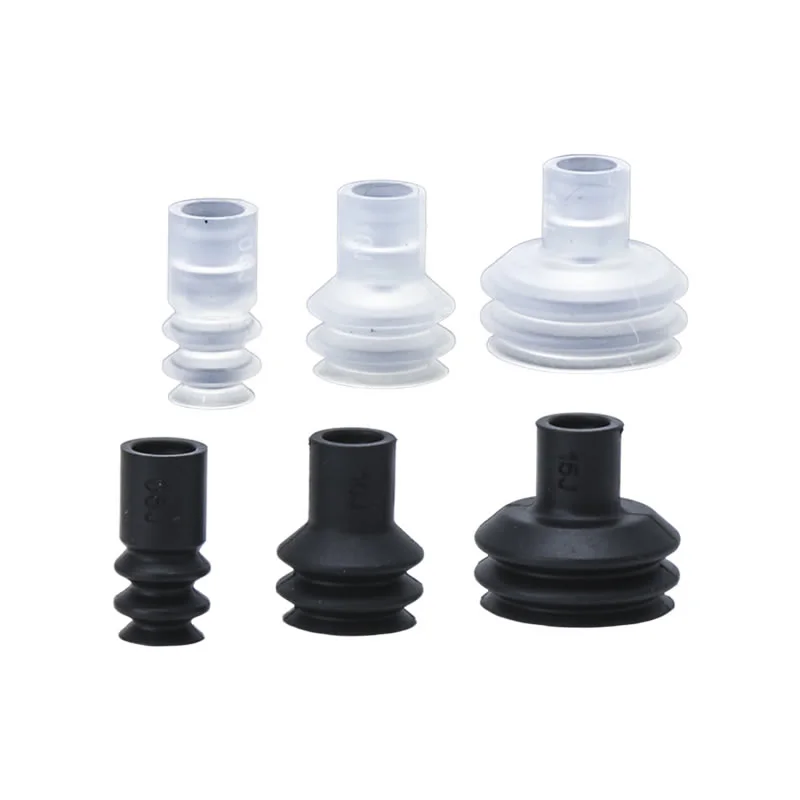

サイズ:2.5層（φ6mm、φ10mm、φ15mm）、3.5層（φ9mm、φ14mm、φ16mm、φ25mm、φ30mm）
アプリケーション:傾斜した表面や限られた緩衝スペースでもうまく機能します。小型電子機器、射出成形部品、コンパクトな金属部品に最適
柔軟性:アコーディオン設計による高い垂直ストローク吸収性
取り付け:コンパクトでロボットアームや自動化ステーションに簡単に統合
ZP2-ZJ
タイプ：ロックリング付き1段または2段ベローズ真空カップ
ロックリング:確実な取り付けに必要
サイズ:通常、ZP2-J よりも直径が大きくなります。より重いまたはより大きなワークピース向けに設計
アプリケーション:わずかに大きい、重い、またはより硬い物体に適しています。安定性と確実な取り付けが重要な産業オートメーションで一般的に使用されています
柔軟性:適度なストローク吸収性。極端な垂直方向の補正ではなく、信頼性の高い保持に重点を置く
取り付け:確実に取り付けるにはロック リングが必要ですが、標準の取り付け金具と互換性があります

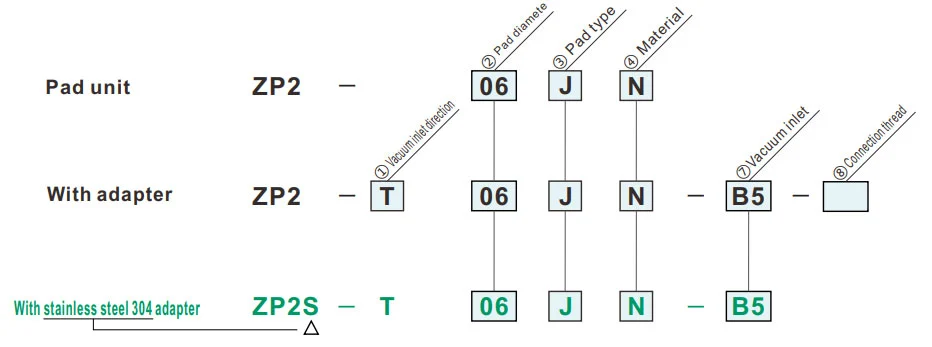

ご注文方法
- バッファ（スプリング式）を設置するスペースがない場合に使用します。
- 吸着面が傾斜したワーク。
- ZPシリーズアダプターに適用します。
| ①真空入口方向 | ⑦真空入口 | ⑧接続ネジ | ||
| T | 垂直 |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | 横方向 |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②パッド径(mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③パッドの種類 | |
| J | ジャバラ(2.5段) |
| ⑦真空入口 | |||
| おねじ | A5 | M5×0.8 | |
| A6 | M6×1.0 | ||
| めねじ | B4 | M4×0.7 | |
| B5 | M5×0.8 | ||
| バーブフィッティング | U4 | ø4ソフトチューブ用 | M-5AU-4 |
| N4 | ø4ナイロンチューブ用 | M-5AN-4 | |
| U6 | ø6ソフトチューブ用 | M-5AU-6 | |
| N6 | ø6ナイロンチューブ用 | M-5AN-6 | |
| ワンタッチ継手 | 04 | ø4 | |
| 06 | ø6 | ||
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコーンゴム |
reen シンボルはカスタマイズされたモデルです。
| ⑧接続ネジ | ||
| おねじ | A5 | M5×0.8 |
| A6 | M6×1.0 | |
| めねじ | B4 | M4×0.7 |
| B5 | M5×0.8 | |
寸法(mm)
緑色の記号はカスタマイズされたモデルです。
J
ベローズ
| モデル | φA | ΦB | °C | |||
|
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
参考モデル：ZP2-06JN
アダプタ取付寸法
ZP2-T
垂直
A5、A6
| モデル | A | B | C | D | 適応する | |||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5×0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
参考型式：ZP2-TB10JGN-A5
ZP2-T
垂直
B4、B5
| モデル | A | B | 適応する | |||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5×0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
参考モデル：ZP2-TB15JN-B5

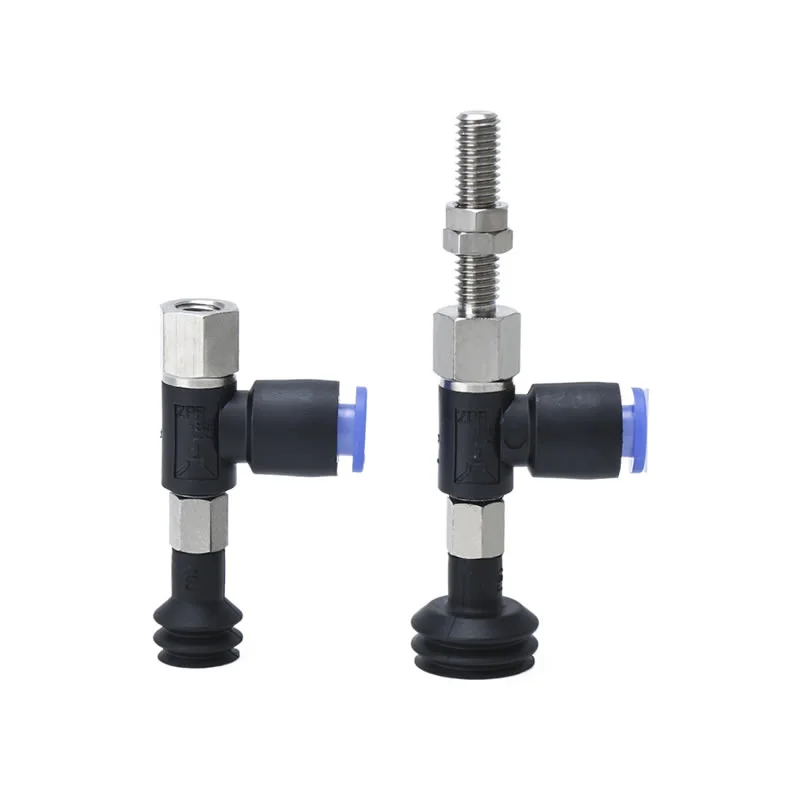

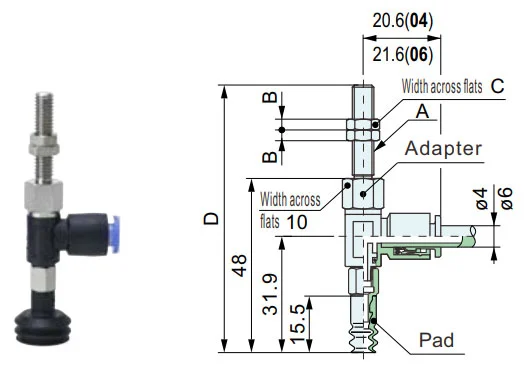

ZP2-R
横方向
A5、A6
| モデル | A | B | C | D | 適応する | ||||||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5×0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
参考モデル：ZP2-R06JGN-04-A5 参考アダプター：ZPR1-04-A5

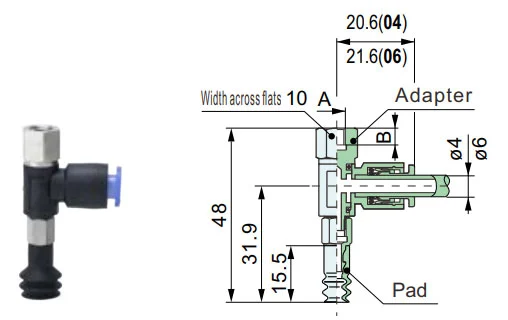

ZP2-R
横方向
B4、B5
| モデル | A | B | 適応する | ||||||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4×0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5×0.8 | 5 | B5 | ||||||||
参考モデル：ZP2-RB10JN-06-B5 参考アダプター：ZPR1-06-B5

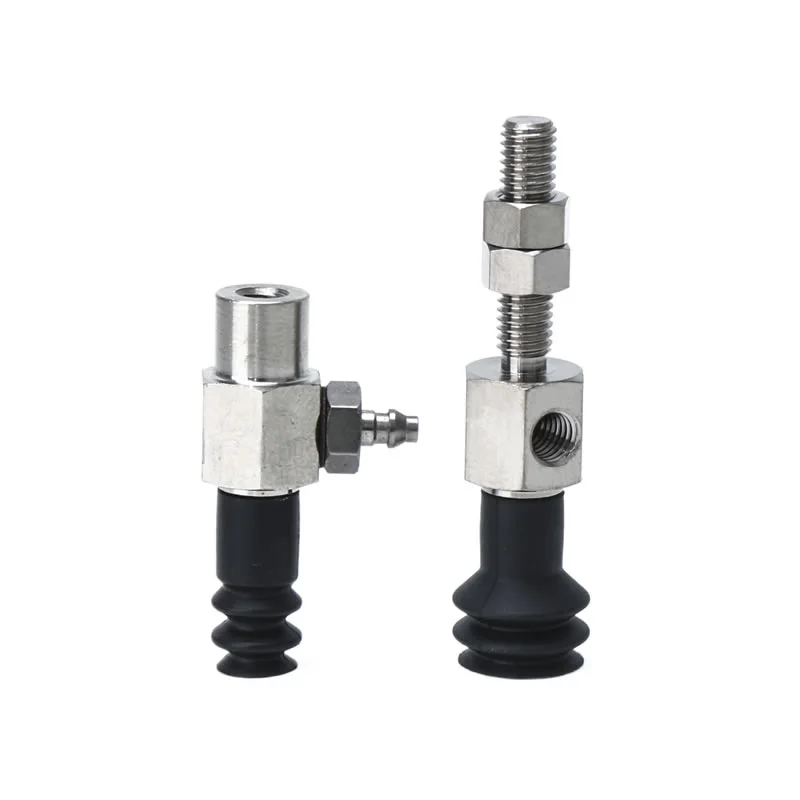

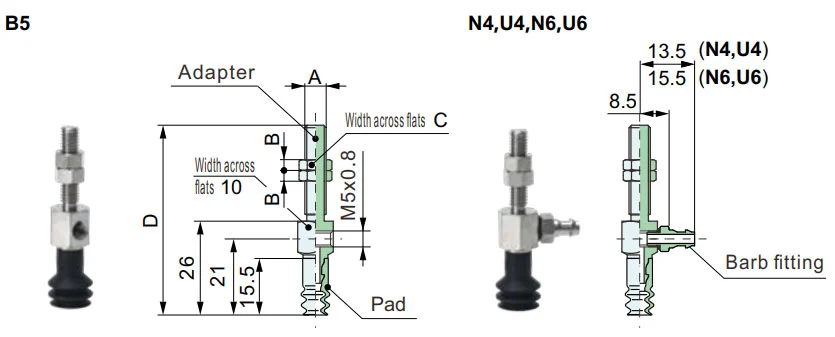

ZP2-Y
横方向
A5、A6
| モデル | A | B | C | D | 適応する | ||||||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5×0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
参考モデル：ZP2-YB15JGN-U4-A6 参考アダプター：ZPY1-U4-A6

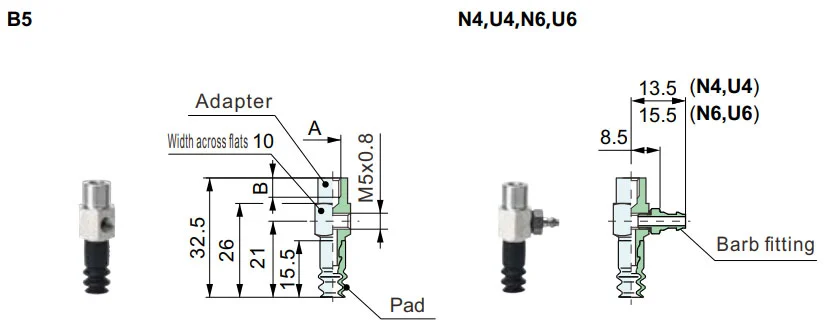

ZP2-Y
横方向
B4、B5
| モデル | A | B | 適応する | ||||||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
⑦ 真空 入口 |
⑧ 繋がり 糸 |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4×0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5×0.8 | 5 | B5 | ||||||||
参考モデル：ZP2-Y06JS-N4-B4 参考アダプター：ZPY1-N4-B4
パッドの材質と特性
⚪：影響がほとんどない △：条件によっては使用可能 ×：適さない
|
材料
特徴
|
シンボル | デュロメーター HS(±5°) |
色 の ゴム |
オペレーティング 温度 範囲(℃) |
油 抵抗 ガソリン |
油 抵抗 ベンゾール |
ベース 抵抗 |
酸 抵抗 |
耐候性 | オゾン 抵抗 |
摩耗 抵抗 |
防水 | 溶媒 抵抗 (ベンゼン、トルエン) |
応用 |
| NBR | N | 50 | 黒 | 0～120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 一般ワーク、段ボール、ベニヤ板、鉄板等の搬送 |
| シリコーンゴム | S | 45～50 | 白 | -30～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体、ダイカスト脱型、薄物ワーク、フードプロセッサー |
| ウレタンゴム | U | 50～60 | 茶色 | 0～60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 段ボール、鉄板、ベニヤ板 |
| FKM | F | 60 | 黒 | 0～250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 化学作業 |
| 導電性NBR | GN | 50～65 | 0～100 | △ | X | △ | X | △ | X | △ | △ | X | 半導体の一般作業（耐静電気） | |
| 導電性シリコンラバー | GS | 50～60 | -10～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体（静電気） |
上の表は、対象となるゴム材料の一般的な特性のみを示しています。青色の記号はカスタマイズされたモデルです。
各種産業分野における空圧機器（真空吸盤）の応用概要
I. コアの強み
II.業種別アプリケーションの抽出
A. 医学および医療産業
A.1：コア要件:クリーンで無公害 (FDA/GMP 準拠)、穏やかで無害、相互汚染防止
A.2 主要なシナリオ:
1. 医薬品包装: 医薬品ボトル/医薬品プレート/輸液バッグのピックアップ (食品グレードのシリコーン吸盤、粒子脱落なし)
2. 医療機器組立品：手術器具/医療用カテーテル/プロテーゼの取り扱い（陰圧調整可能、変形防止）
3. 生物学実験室: シャーレ/遠沈管/試薬カード移送 (耐薬品性、滅菌対応)
B. 電子・半導体産業
B.1 主要な要件:帯電防止 (10⁶-10¹¹Ω)、精密位置決め (誤差 ≤0.01mm)、耐傷性
B.2 主要なシナリオ:
1. チップ/半導体: ウェーハハンドリング、チップパッケージング (多孔質セラミック/帯電防止シリコン吸盤、破裂を防ぐ均一な負圧)
2. PCB/コンポーネント: フレキシブル PCB、マイクロコンポーネント (0402 抵抗器) 表面実装 (しわ/破れを防ぐための薄いシリコーン/ゲル/マイクロ吸盤)
3. ディスプレイ：LCD/OLEDパネル、タッチガラスグラブ（高透明素材、汚れや傷なし）
C. 自動車および自動車部品産業
C.1 主要な要件:大吸引力（単一吸引ディスク≧500N）、多仕様適応（金属/プラスチック/ガラス）、滑り止め
C.2 主要なシナリオ:
4.本体製作：鋼板/ドアフレームハンドリング溶接（大径ゴム/多吸盤配列、滑り止めテクスチャー）
5.ガラス・内装：フロントガラス取付、レザー座面転写（耐熱シリコン・スポンジ吸盤、変形防止）
6.部品：エンジンシリンダー本体/ギアボックスハウジンググラブ（真空+メカニカルロック、落下防止）
D. 食品および包装産業
D.1 主要な要件:食品グレードの素材 (FDA 認定)、お手入れが簡単、つぶれにくい
D.2 主要なシナリオ:
1. 食品の取り扱い: 焼き菓子/生肉/果物の選別 (低吸引スポンジ吸盤、無臭で洗いやすい)
2. 包装自動化：包装袋の開封、滅菌カートン成形（除電・多点吸引、薄物・硬質包装に適しています）
E. 物流・倉庫業
E.1 コア要件:効率的な適応（商品の複数仕様）、安定した圧力、落下防止
E.2 主要なシナリオ:
1. カートンの取り扱い: 電子商取引カートンの仕分け (調整可能な吸引アレイ、真空圧力)
2. プレート/ロール: 木質ボード/プラスチックフィルムロール転写 (長尺/環状吸盤、オフセットを防止するための均一な吸着)
F. 新エネルギー・特殊産業
F.1 新エネルギー (リチウム電池/太陽光発電):
1. リチウム電池プレート (帯電防止多孔質吸盤、防塵)、太陽電池ガラス (大きな吸着シリコン吸盤、傷なし)
F.2 印刷と用紙
1. 紙・印刷物キャプチャー（吸収紙素材、弱負圧で破れやインク汚れを防止）
Ⅲ．コア適応ロジックの概要
| ワークの特性 | ピペット適応プログラム | 対応する業界シナリオ |
| 薄い・壊れやすい・精密 | シリコーン/セラミック素材、微小負圧、微小吸引ノズル | 電子半導体、医薬品 |
| 重量物・大型サイズ | ゴム素材、大口径吸盤、多吸盤配列 | 自動車、物流パネル |
| 健康・公害防止 | 食品/医療グレードのシリコーン、お手入れが簡単な構造 | 薬、食品 |
| 柔らかい/凹凸のある表面 | スポンジ素材、変形可能な吸盤 | 車内、食品 |
| 帯電防止要件 | 帯電防止シリコン、イオン風アシスト | 電子半導体 |
