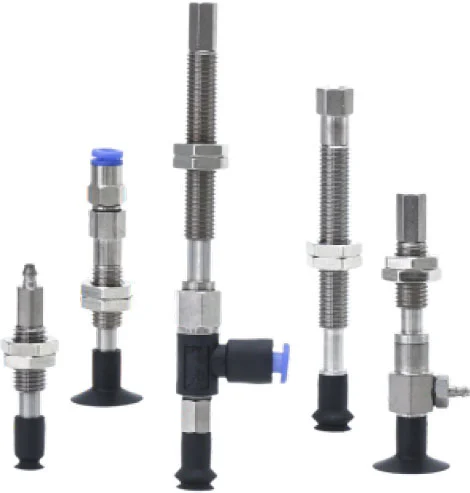

ベーシック ロックリングなし真空吸盤 ZP とは何ですか?
定義と機能
• 真空グリップツール:ワーク表面とのシールを形成し、持ち上げと位置決めを可能にします。
• 柔軟なアプリケーション:滑らかな表面、平坦な表面、またはわずかに湾曲した表面に適しています
• 自動化のサポート:ロボットアーム、コンベヤ、ハンドリングシステムに使用
構造上の特徴
• Made from durable elastomers such as silicone or polyurethane
• ロボットシステムへの負荷を軽減する軽量設計
• さまざまな用途に合わせて複数の直径と形状をご用意
主な利点
柔軟で簡単な設置
・ロックリングレス構造のため取付・交換が簡単
• 設置時間とメンテナンスの労力を削減します。
信頼のシール性能
• 滑らかで非多孔質の表面でも安定した真空グリップを確保します。
・高速動作時でも安定した吸引力を維持します。
費用対効果の高いソリューション
• シンプルな構造により、製造コストと交換コストを削減します。
• 大規模またはハイサイクルのアプリケーションに最適
耐久性と耐摩耗性
• 高品質の素材により長寿命を実現
• 磨耗に強く、繰り返し使用できます。
幅広い互換性
• さまざまな真空発生器および取り付けシステムと互換性があります。
• 複数の産業環境に最適
カスタマイズと生産プロセス
カスタマイズオプション
多様な産業オートメーション要件を満たすために、ベーシック ロック リングなし真空吸盤 ZP は、材料の選択から構造設計まで完全にカスタマイズできます。
• 材料の選択
o シリコーン (SI): 高温耐性があり、電子機器やクリーンな環境に最適です。
o ポリウレタン (PU): ハイサイクル運転向けの優れた耐摩耗性
o NBR: 一般産業用途向けのコスト効率の高いソリューション
o 特殊産業向けのオプションの帯電防止材料または食品グレードの材料
• サイズと形状
o さまざまな負荷容量に適合する幅広い直径
o さまざまな表面状態に対応する平坦またはわずかな蛇腹構造
• 硬度と弾性 (ショア A)
o 繊細な製品や壊れやすい製品には、より柔らかい素材を使用
o ヘビーデューティーまたは高速ハンドリング向けのより硬いコンパウンド
o 柔軟性と耐久性の最適化されたバランス
• 取り付けとインターフェースの互換性
o 各種ホルダーや真空システムへの適応
o ねじサイズと接続タイプの一致 (メートル法、BSP、NPT)
o さまざまな取り付け要素またはアダプターとの統合
• アプリケーション固有の設計
o グリップ力を高める滑り止め表面パターン
o 過酷な環境に耐える耐油性または耐薬品性の材料
o 高温または低温のパフォーマンスのカスタマイズ
ご注文方法
|

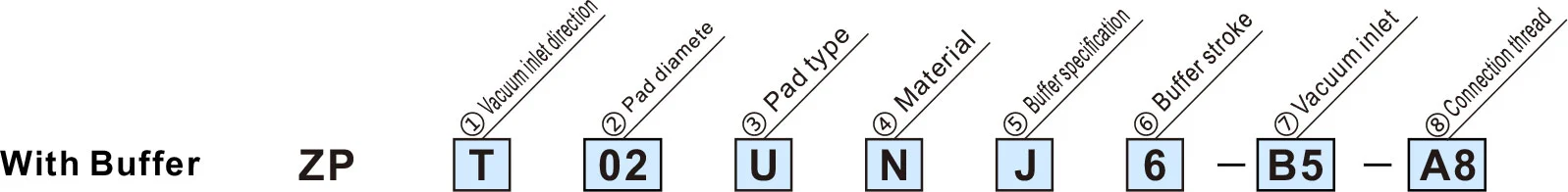

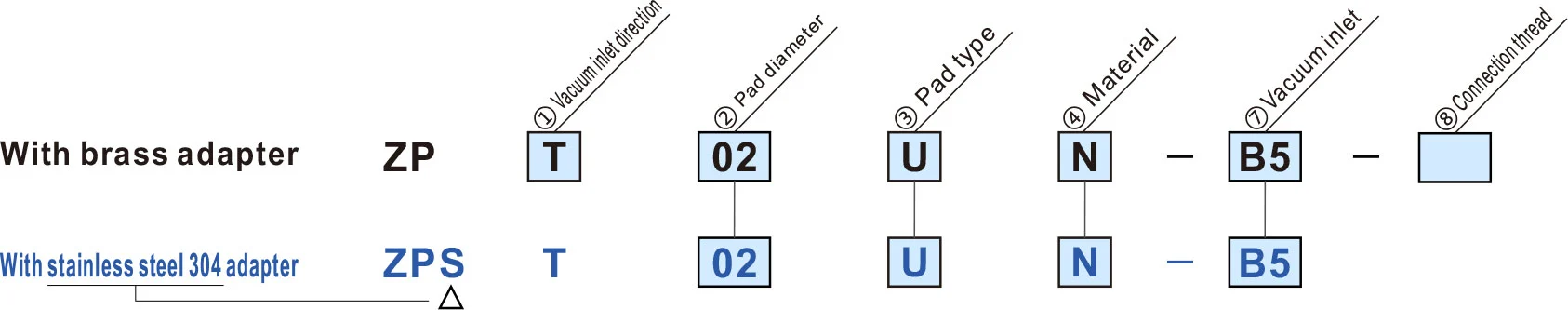

③パッドの種類
②パッド径(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | フラットタイプ/オーバルタイプ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | ベローズタイプ | — | — | ● | ● | — | — | — | — | — | — |
| ユタ州 | 薄型フラットタイプ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | リブ付薄型フラットタイプ | — | — | — | — | ● | ● | ● | — | — | — |
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコンラバー |
青色の記号はカスタマイズされたモデルです
| アダプタ取付寸法 | |
| お客様でアダプタを製作される場合は、右記の寸法でアダプタを設計してください。 |
|
| ①真空入口方向 | ⑦真空入口 | ⑧ 接続ネジ | |||||||
| T | 垂直 |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | 横方向 |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ②パッド径タイプ(mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4x10 | ||
| U | フラットタイプ/オーバルタイプ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | ベローズタイプ | — | — | ● | ● | — | — | — | — | — | — |
| ユタ州 | 薄型フラットタイプ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | リブ付薄型フラットタイプ | — | — | — | — | ● | ● | ● | — | — | — |
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコンラバー |
青色の記号はカスタマイズされたモデルです。

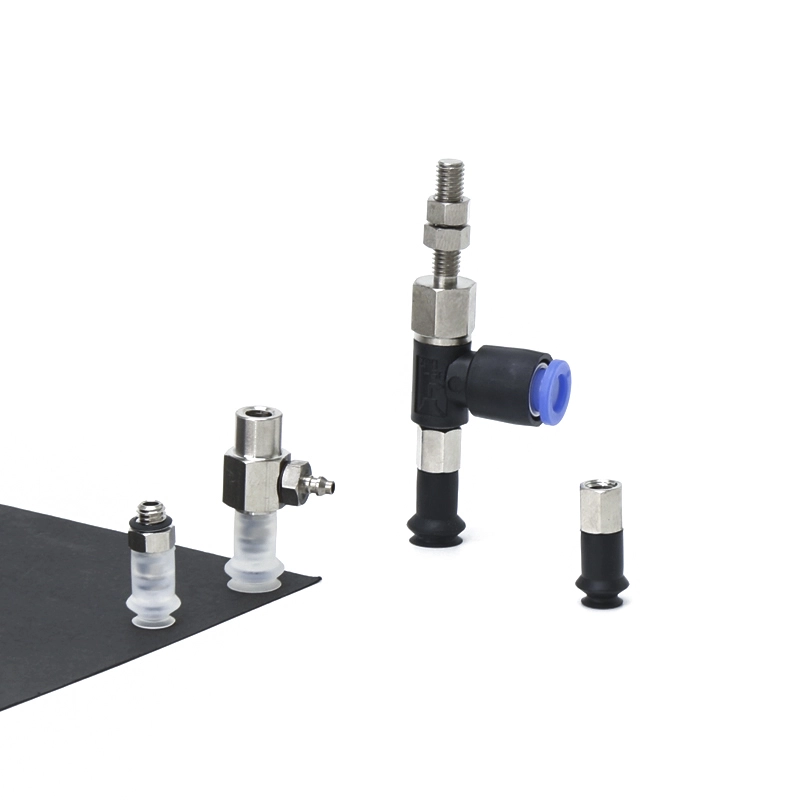

| ⑧ 接続ネジ | ||
| 男性スレッド | A5 | M5×0.8 |
| A6 | M6×1.0 | |
| 女性スレッド | B4 | M4×0.7 |
| B5 | M5×0.8 | |
| ⑦真空入口 | |||
| 男性スレッド | A5 | M5×0.8 | |
| A6 | M6×1.0 | ||
| 女性スレッド | B4 | M4×0.7 | |
| B5 | M5×0.8 | ||
| バーブフィッティング | U4 | ø4ソフトチューブ用 | M-5AU-4 |
| N4 | ø4ナイロンチューブ用 | M-5AN-4 | |
| U6 | ø6ソフトチューブ用 | M-5AU-6 | |
| N6 | ø6ナイロンチューブ用 | M-5AN-6 | |
| ワンタッチ継手 | 04 | ø4 | |
| 06 | ø6 | ||
| ①真空入口方向 | ⑦真空入口 | |||||||||
| T | 垂直 |
|
B3B5U4N4U6N60406 |
|||||||
| R | 横方向 |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③パッドの種類
②パッド径(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | フラットタイプ/オーバルタイプ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | ベローズタイプ | — | — | ● | ● | — | — | — | — | — | — |
| ユタ州 | 薄型フラットタイプ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | リブ付薄型フラットタイプ | — | — | — | — | ● | ● | ● | — | — | — |
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコンラバー |
青色の記号はカスタマイズされたモデルです。

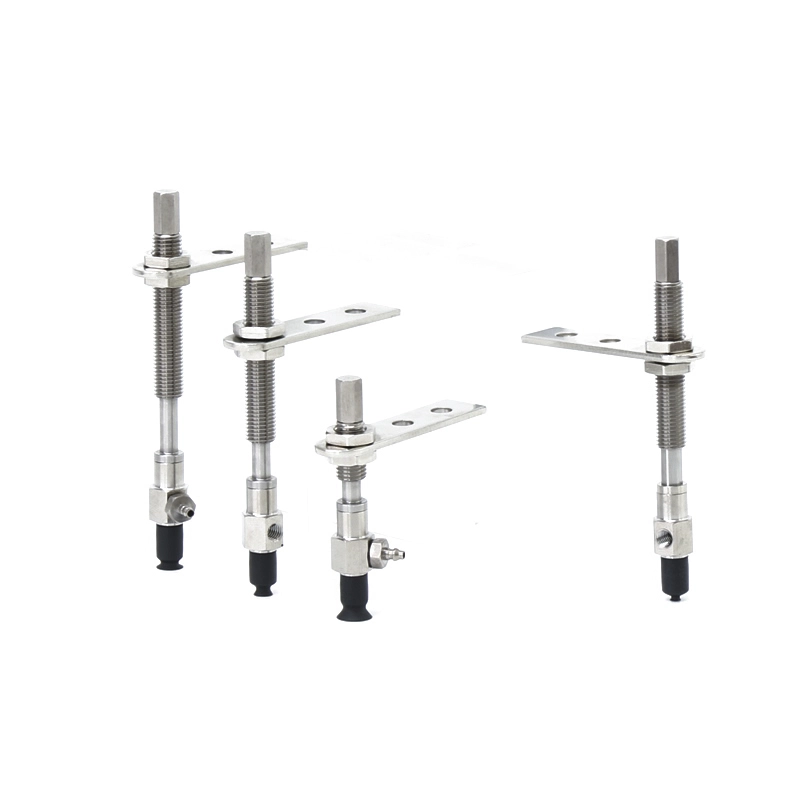

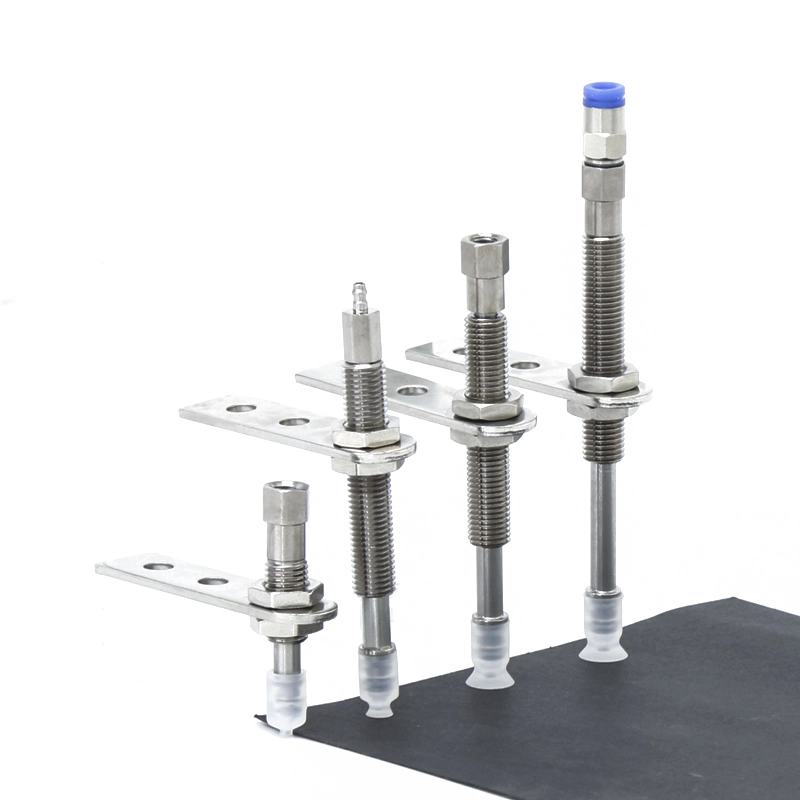

| ⑤バッファ仕様 | |
| J | 回転中 |
| K | 非回転 |
| JN | 回転中 (バッファプレートなし) |
| KN | 非回転 (バッファプレートなし) |
| ⑥ バッファストローク | |
| 6 | 6mm |
| 10 | 10 mm |
| 15 | 15mm |
| 25 | 25mm |
| ⑦真空入口 | |||
| 男性スレッド | A5 | M5×0.8 | |
| A6 | M6×1.0 | ||
| 女性スレッド | B3 | M3×0.5 | |
| B5 | M5×0.8 | ||
| バーブフィッティング | U4 | ø4ソフトチューブ用 | M-5AU-4 |
| N4 | ø4ナイロンチューブ用 | M-5AN-4 | |
| U6 | ø6ソフトチューブ用 | M-5AU-6 | |
| N6 | ø6ナイロンチューブ用 | M-5AN-6 | |
| ワンタッチ継手 | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ 接続ネジ | |
| A8 | M8×1.0 |

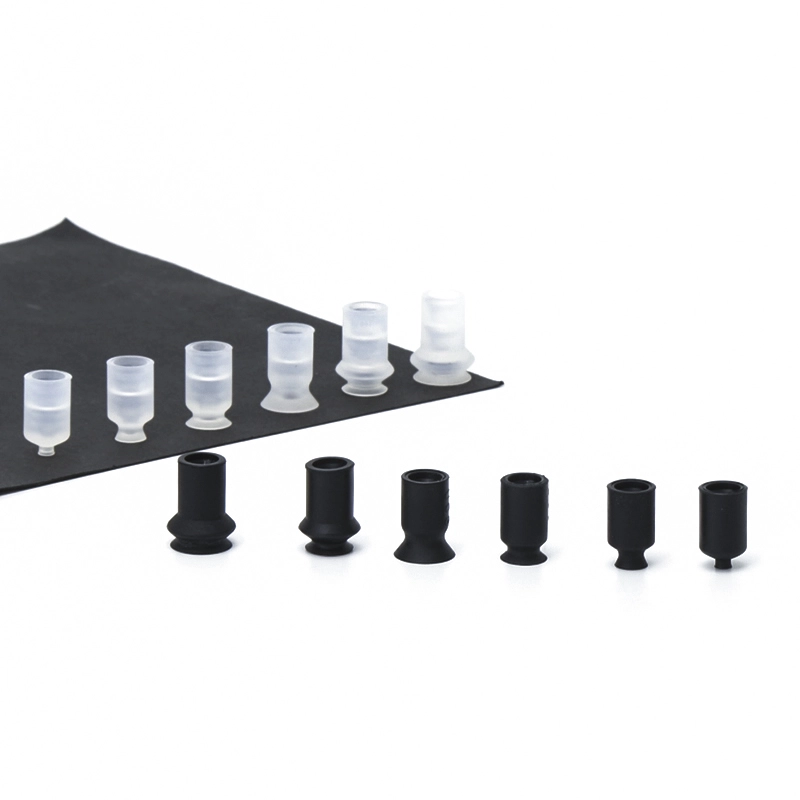

仕様
| ロックリング/パッドタイプ | パッド径・寸法 | 応用 | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| ロックリングなし | フラットタイプ (う) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | 表面が平坦で変形のないワーク用 |
| オーバルタイプ (う) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | 吸着面に制限のあるワークに | |
| 薄型フラットタイプ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | 薄板やビニールなどの柔らかいワークに。吸着時のシワや変形を軽減できます。 | |
| 薄型フラットタイプ リブ付き (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | 薄板やビニールなどの柔らかいワークに。ワークの取り外しが可能 リブのおかげで簡単に |
|
| ベローズタイプ (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | バッファを設置するスペースがない場合や、傾斜面のあるワークに使用します。 | |
| ロックリング付き | フラットタイプ (う) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | 表面が平坦で変形のないワーク用 |
| フラットタイプ リブ付き (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | 変形しやすいワークに。リブによりワークの取り外しが容易 | |
| ベローズタイプ (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | バッファを設置するスペースがない場合や、傾斜面のあるワークに使用します。 | |
| ディープタイプ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | 曲面ワークや球面ワークに | |
パッドの材質と特性
⚪：影響がほとんどない △：条件によっては使用可能 ×：適さない
|
材料
特徴
|
シンボル | デュロメーター HS(±5°) |
色 の ゴム |
オペレーティング 温度 範囲(℃) |
油 抵抗 ガソリン |
油 抵抗 ベンゾール |
ベース 抵抗 |
酸 抵抗 |
耐候性 | オゾン 抵抗 |
摩耗 抵抗 |
防水 | 溶媒 抵抗 (ベンゼン、トルエン) |
応用 |
| NBR | N | 50 | 黒 | 0～120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 一般ワーク、段ボール、ベニヤ板、鉄板等の搬送 |
| シリコーンゴム | S | 45～50 | 白 | -30～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体、ダイカスト脱型、薄物ワーク、フードプロセッサー |
| ウレタンゴム | U | 50～60 | 茶色 | 0～60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 段ボール、鉄板、ベニヤ板 |
| FKM | F | 60 | 黒 | 0～250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 化学作業 |
| 導電性NBR | GN | 50～65 | 0～100 | △ | X | △ | X | △ | X | △ | △ | X | 半導体の一般作業（耐静電気） | |
| 導電性シリコンラバー | GS | 50～60 | -10～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体（静電気） |
上の表は、対象となるゴム材料の一般的な特性のみを示しています。青色の記号はカスタマイズされたモデルです。
各種産業分野における空圧機器（真空吸盤）の応用概要
I. コアの強み
II.業種別アプリケーションの抽出
A. 医学および医療産業
A.1：コア要件:クリーンで無公害 (FDA/GMP 準拠)、穏やかで無害、相互汚染防止
A.2 主要なシナリオ:
1. 医薬品包装: 医薬品ボトル/医薬品プレート/輸液バッグのピックアップ (食品グレードのシリコーン吸盤、粒子脱落なし)
2. 医療機器組立品：手術器具/医療用カテーテル/プロテーゼの取り扱い（陰圧調整可能、変形防止）
3. 生物学実験室: シャーレ/遠沈管/試薬カード移送 (耐薬品性、滅菌対応)
B. 電子・半導体産業
B.1 主要な要件:帯電防止 (10⁶-10¹¹Ω)、精密位置決め (誤差 ≤0.01mm)、耐傷性
B.2 主要なシナリオ:
1. チップ/半導体: ウェーハハンドリング、チップパッケージング (多孔質セラミック/帯電防止シリコン吸盤、破裂を防ぐ均一な負圧)
2. PCB/コンポーネント: フレキシブル PCB、マイクロコンポーネント (0402 抵抗器) 表面実装 (しわ/破れを防ぐための薄いシリコーン/ゲル/マイクロ吸盤)
3. ディスプレイ：LCD/OLEDパネル、タッチガラスグラブ（高透明素材、汚れや傷なし）
C. 自動車および自動車部品産業
C.1 主要な要件:大吸引力（単一吸引ディスク≧500N）、多仕様適応（金属/プラスチック/ガラス）、滑り止め
C.2 主要なシナリオ:
4.本体製作：鋼板/ドアフレームハンドリング溶接（大径ゴム/多吸盤配列、滑り止めテクスチャー）
5.ガラス・内装：フロントガラス取付、レザー座面転写（耐熱シリコン・スポンジ吸盤、変形防止）
6.部品：エンジンシリンダー本体/ギアボックスハウジンググラブ（真空+メカニカルロック、落下防止）
D. 食品および包装産業
D.1 主要な要件:食品グレードの素材 (FDA 認定)、お手入れが簡単、つぶれにくい
D.2 主要なシナリオ:
1. 食品の取り扱い: 焼き菓子/生肉/果物の選別 (低吸引スポンジ吸盤、無臭で洗いやすい)
2. 包装自動化：包装袋の開封、滅菌カートン成形（除電・多点吸引、薄物・硬質包装に適しています）
E. 物流・倉庫業
E.1 コア要件:効率的な適応（商品の複数仕様）、安定した圧力、落下防止
E.2 主要なシナリオ:
1. カートンの取り扱い: 電子商取引カートンの仕分け (調整可能な吸引アレイ、真空圧力)
2. プレート/ロール: 木質ボード/プラスチックフィルムロール転写 (長尺/環状吸盤、オフセットを防止するための均一な吸着)
F. 新エネルギー・特殊産業
F.1 新エネルギー (リチウム電池/太陽光発電):
1. リチウム電池プレート (帯電防止多孔質吸盤、防塵)、太陽電池ガラス (大きな吸着シリコン吸盤、傷なし)
F.2 印刷と用紙
1. 紙・印刷物キャプチャー（吸収紙素材、弱負圧で破れやインク汚れを防止）
Ⅲ．コア適応ロジックの概要
| ワークの特性 | ピペット適応プログラム | 対応する業界シナリオ |
| 薄い・壊れやすい・精密 | シリコーン/セラミック素材、微小負圧、微小吸引ノズル | 電子半導体、医薬品 |
| 重量物・大型サイズ | ゴム素材、大口径吸盤、多吸盤配列 | 自動車、物流パネル |
| 健康・公害防止 | 食品/医療グレードのシリコーン、お手入れが簡単な構造 | 薬、食品 |
| 柔らかい/凹凸のある表面 | スポンジ素材、変形可能な吸盤 | 車内、食品 |
| 帯電防止要件 | 帯電防止シリコン、イオン風アシスト | 電子半導体 |
