真空パッドのメンテナンス: 真空取り扱いの初心者のための実践的なお手入れガイド

私が空気圧学を始めたとき、上司は何年も経つまで完全に理解していなかった言葉を私に言いました。「吸盤は自然に磨耗するわけではありません。故障するまで無視されるだけです。」

失敗したものがほとんど真空パッド私は現場で、重労働で屈服させられなかった人たちが無視されて退職するのを見てきました。このガイドは、掃除機の取り扱いが初めてで、トラブルを少なくしながら吸盤を長く使い続けたいと考えているエンジニアや技術者向けに書かれています。

まずは危険信号を知る

メンテナンス ルーチンを構築する前に、いつ何かが異常かを認識する必要があります。パッドがワークピースを落とすまで待ってから調査する人が多すぎます。その時にはもう手遅れです。

次の 6 つのシグナルに注意してください。

• サイクルタイムは徐々に増加
• 時折グリップ不良や滑りが発生する
• シールリップが光沢または油っぽく見える
• リップに目に見える亀裂や歪みがある
• ハンドリング後にワークに跡がつき始める
• 真空計の読み取り値が最初の試運転時に記録された値より 10% 以上低い

停止して調査するには、これらのいずれかがあれば十分です。ドロップされた部分が一日を終えるのを待ってはいけません。

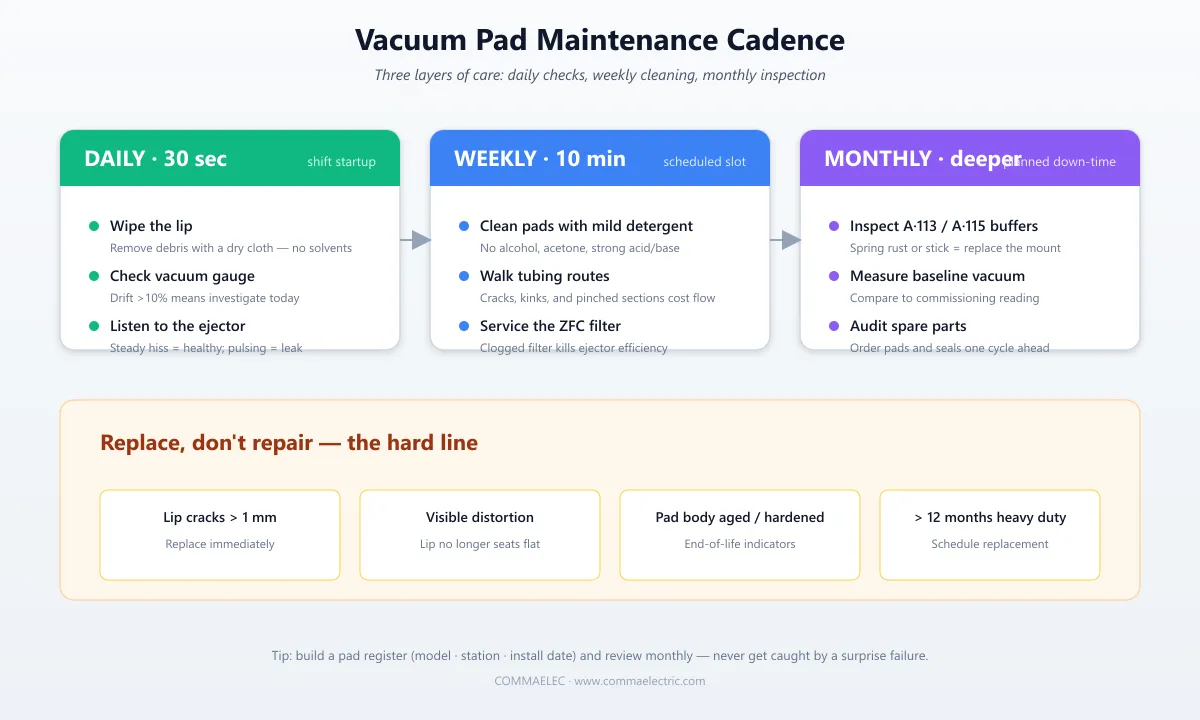

毎日: 30 秒で十分

メンテナンスは大規模なプロジェクトではありません。最も重要なことは 1 分もかかりません。

始動前にリップを見てください.前回のシフトで発生した破片（包装くず、紙粉、油膜、切り粉）がシールを破壊します。乾いた清潔な布で拭いてください。溶剤は使用しないでください。乾いた布で十分です。

真空計を覗き込むe. ほとんどのセットアップには、エジェクターの近くにゲージがあります。システムを新たに稼働させたときの読み取り値に注意してください。毎日比較してください。最大 5% のドリフトは通常のノイズです。 10% を超えると、何かが変化したことを意味します。

イジェクトを聞くr.正常な真空発生器には安定したヒス音が発生します。音が大きくなったり、鈍くなったり、脈動し始めた場合は、どこかに漏れがあるか、フィルターが詰まっている可能性があります。

これら 3 つのチェックには合計約 30 秒かかり、真空回路全体の毎日の健康チェックとしてカウントされます。

毎週: 10 分で十分です

週に 1 回、固定スロットをブロックして、このリストを実行します。

パッドを掃除します。ぬるま湯と中性洗剤で洗ってください。アルコール、アセトン、強酸、強塩基は避けてください。これらは NBR、シリコーン、ポリウレタン、およびほとんどのエラストマーを分子レベルで劣化させます。 NBR は一部の溶媒中で膨潤します。シリコンは強酸では脆くなります。

自然乾燥するか、低圧エアガンを使用してください。至近距離で高圧エアガンを噴射しないでください。シールリップが変形してしまいます。

チューブルートを歩きます。ひび割れ、硬化、よじれ、または挟まれた部分がないかどうかを確認します。チューブの挟み込みは、空圧システムで最も一般的なサイレント故障の​​ 1 つです。チューブがケーブル トレイの下に挟まれたり、移動する軸によって押されたりすると、内部で「ダンベル」断面がゆっくりと形成され、流量損失が 30% を超える場合があります。

真空フィルターを掃除または整備してください。コムエレック の ZFC シリーズ真空フィルターおよび HFL インラインフィルターは透明なボウルを備えています。変色したらメンテナンスしてください。フィルターは本質的に真空システムの肺のようなものです。フィルターが詰まると、エジェクターはさらに激しく働き、より多くのエネルギーを消費し、より早く死にます。

毎月: もう少し詳しく

毎月のチェックはさらに深いレベルに進みます。

バネ式マウントを検査します。コムエレック の A・113 内部スプリングおよび A・115 外部スプリング バッファー マウントは、ロボットとパッドの間のショックアブソーバーとして機能します。錆や固着、圧縮しても戻らないスプリングが見られる場合は交換してください。バッファーが破損すると、衝撃がシールリップに直接伝わり、その損傷は回復不能になります。

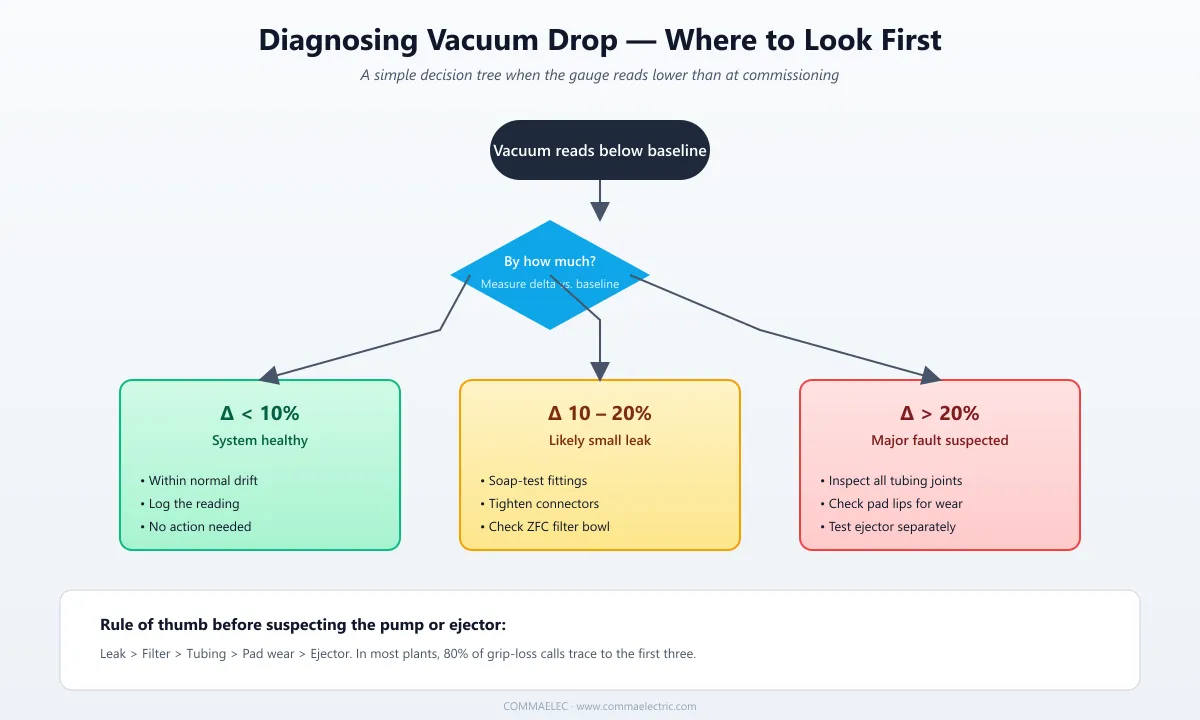

真空レベルを測定します。吸着カップをワークピースから外し、エジェクタ側の真空度を読み取ります。試運転時に記録したベースラインと比較します。

• 10% 未満の低下 → システムは正常
• 10 ～ 20% の低下 → 少量の漏れが発生する可能性があります。フィッティングをチェックする
• 20% 以上低下 → チューブ、継手、リップを検査し、磨耗をチェックします

スペアパーツを監査します。パッド本体は通常、デューティサイクルに応じて 6 ～ 12 か月持続します。シールとOリングの磨耗が早くなります。月に 1 回在庫を確認し、必要な場合は 1 か月前に交換品を注文します。 O リングが 1 つ欠けているために生産ラインが停止するのを見たことがありますが、それをあなたに当てはまらないでください。

修理ではなく交換すべき場合

状態によってはパッドの使用が完了したことを意味します。無理に授乳しようとしないでください。

• 唇に1mm以上の深い亀裂がある
• 目に見える歪み。リップが平らに収まらなくなりました
• パッド本体の損傷、硬化、劣化
• 同じパッドを高負荷下で 12 か月以上使用

「もう 1 シフト」でパッドを押したくなる誘惑があります。真空破壊は瞬間的に発生します。シールが破れた瞬間に部品が落下します。交換サイクルを 1 回節約するために、ラインがどこにあるかを確認し、それを越えないでください。

築く価値のある 3 つの習慣

これから始められる方向けに、最後の習慣をいくつかご紹介します。

記録簿を保管しておいてください。単純なスプレッドシートは次のように機能します。パッドのモデル、ステーション、設置日、交換日。毎月見直しておけば、突然の失敗に驚かれることはありません。

古いパッドを交換するときに写真を撮ってください。新しい技術者は、使用済みパッドが損傷しているのか、単に使用されただけなのかを判断できないことがよくあります。写真ライブラリを使用すると、リファレンスをすばやく作成できます。

サプライヤーと連絡を取り合ってください。 コムエレックは 10 年以上にわたって空気圧真空コンポーネントを製造してきました。不慣れな状況に遭遇した場合、経験豊富なアプリケーション エンジニアが、推測に費やす時間を節約できます。

真空パッド設計は複雑ではありませんが、製品の耐用年数を長くするには、細部を一貫して行うことが重要です。上記のことを筋肉の記憶に組み込むと、あなたのパッドは隣のベイのパッドよりも長持ちします。
