自動化装置が非常に限られたスペースで小さなコンポーネントを処理する必要がある場合、ショートタイプ真空吸盤 ZP2-MUからコンマコンパクトで実用的な真空グリップ ソリューションを提供します。 ZP2-MU シリーズは、パッド径 Φ2 ～ Φ15 mm、薄型構造、複数の材質選択、および柔軟な取り付け構成を備えており、従来の吸盤では大きすぎたり、位置決めが困難であったりする精密な取り扱い用途向けに設計されています。
ショートタイプ真空吸着盤 ZP2-MUは、小型・軽量・精密ワーク向けに開発されたコンパクトな平型真空パッドです。省スペース構造により、高密度に配置された自動化機器に特に適しており、NBR、シリコーンゴム、ウレタンゴム、FKM、導電性NBR、導電性シリコーンゴムなどの材料オプションにより、エンジニアは使用条件に応じてソリューションを選択できます。パッド径はφ2、φ3.5、φ4、φ5、φ6、φ8、φ10、φ15mmに対応しており、エレクトロニクス、半導体、精密組立、梱包などの自動ハンドリング用途に最適です。
目次
- ショートタイプ真空吸盤ZP2-MUとは？
- オートメーションにおいてコンパクトな設計が重要なのはなぜですか?
- ZP2-MUの主な機能は何ですか?
- 購入者はどのような仕様を考慮する必要がありますか?
- パッドの材質の違いはパフォーマンスにどう影響しますか?
- ZP2-MU 真空吸盤はどこに使用できますか?
- エンジニアは適切なモデルをどのように選択すればよいでしょうか?
- 自動化システムにどのようなメリットをもたらしますか?
- ショートタイプ真空吸盤 ZP2-MUに関するよくある質問
- 次の自動化プロジェクトに ZP2-MU を検討する理由は何ですか?

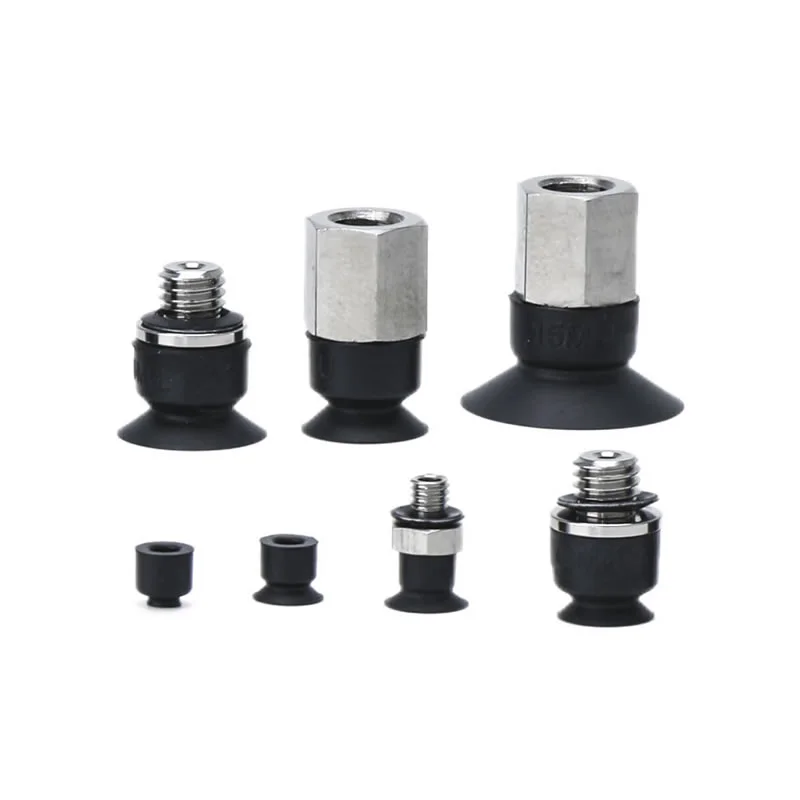

ショートタイプ真空吸盤ZP2-MUとは？
ショートタイプ真空吸盤 ZP2-MU は、ZP2 シリーズのフラットタイプの真空パッドで、コンパクトな寸法と確実な吸着力を必要とする用途向けに特別に設計されています。製品仕様上、パッド径はφ2mmからφ15mmまで対応しており、吸盤は微小なワークにも対応可能です。
薄型構成は、設置可能な高さが制限されている場合に特に役立ちます。大規模な垂直アセンブリを必要とする代わりに、短い構造により真空パッドをワークピースの近くに配置することができます。これは、機器設計者がよりコンパクトなグリッパーを作成し、小さなコンポーネントへのアクセス性を向上させるのに役立ちます。
接触面もフラットなので、適切なワークへの密着もサポートします。精密なピックアンドプレース操作では、過度の動き、変形、位置の不一致が下流のアセンブリ精度に影響を与える可能性があるため、安定した接触を維持することが重要です。
追加情報については、購入者は Comma's を確認してください。ショートタイプ真空吸盤 ZP2-MU 商品ページ詳細なモデル情報と注文構成については、こちらをご覧ください。
オートメーションにおいてコンパクトな設計が重要なのはなぜですか?
最新の自動化機器はますますコンパクトになっています。ロボット、リニア アクチュエータ、組立ステーション、精密ハンドリング システムは、限られた作業範囲内で複数の操作を実行する必要があることがよくあります。このような環境では、すべての空気圧コンポーネントの寸法が全体的な機械設計に影響を与える可能性があります。
短い真空吸盤には、いくつかの実用的な利点があります。
- 設置高さの低減:薄型構造は限られた垂直スペースに適しています。
- アクセシビリティの向上:小さなパッドは、高密度のコンポーネント レイアウト内にあるワークピースに到達できます。
- コンパクトなグリッパー設計:複数の小さな吸引ポイントを限られた領域に統合できます。
- 精密な取り扱い:パッド直径が小さいと、小さなワークピース表面により効果的に適合できます。
- 柔軟な機器統合:異なる入口とネジの構成により、空気圧システムの設計が簡素化されます。
これらの特性により、コンパクトな真空パッドは、高速かつ高密度の自動生産装置を開発するメーカーに特に適しています。
ZP2-MUの主な機能は何ですか?
真空吸盤の性能は、その直径以外にも依存します。エンジニアは、その形状、材質、接続方法、ワークの特性、使用環境も考慮する必要があります。
1. 超コンパクトなパッドサイズ
ZP2-MUモデルはφ2、φ3.5、φ4、φ5、φ6、φ8、φ10、φ15mmのサイズを用意しています。この幅広い選択肢により、このシリーズはマイクロコンポーネントや軽量部品に適しています。
2. フラットコンタクト構造
MU 構成はフラット パッド設計を採用しています。この構造は、適切な形状のワークピースとの安定した接触を目的としており、ピック アンド プレース サイクルを繰り返しても安定した吸着を維持するのに役立ちます。
3. 複数の材料オプション
ユーザーは、温度、化学物質への曝露、摩耗、静電気の要件に応じて、さまざまなゴム材料を選択できます。これにより、この製品ファミリーは単一素材の真空パッドよりも適応性が高くなります。
4. 複数の取り付け構成
このシリーズは、さまざまなパッド サイズに対応する A3 外ねじや H5 または B5 構成などの接続オプションをサポートしています。 ZP2-T 構成では、垂直真空入口配置も利用できます。
5. 敏感な用途向けの導電性オプション
静電気対策が重要な場合は、導電性NBR、導電性シリコーンゴムを選択可能です。これは、エレクトロニクスおよび半導体の製造環境に特に関係します。
購入者はどのような仕様を考慮する必要がありますか?
真空吸引カップの選択は、単に利用可能な最小のモデルを選択するのではなく、実際のワークピースと機械の構成から始める必要があります。自動化プロジェクトの ZP2-MU を評価する場合、次の仕様が重要です。
| 仕様 | 利用可能なオプション/情報 | なぜそれが重要なのか |
|---|---|---|
| パッドの種類 | MUフラットタイプ | 適切な表面へのコンパクトで安定した接触をサポート |
| パッド径 | φ2、φ3.5、φ4、φ5、φ6、φ8、φ10、φ15mm | 小さなワーク寸法にパッドを適合させることが可能 |
| 材料 | NBR、シリコーン、ウレタン、FKM、導電性NBR、導電性シリコーン | 温度、化学物質、摩耗、静電気制御の要件に適応できます。 |
| 繋がり | A3、H5、B5（モデルによる） | さまざまな空気圧レイアウトとの統合をサポート |
| 構造 | ショート/ロープロファイル | 設置高さに制限がある場合に便利 |
| 代表的なワーク | 小型軽量のコンポーネント | 精密なピックアンドプレース操作に最適 |
パッドの材質の違いはパフォーマンスにどう影響しますか?
材料の選択は、真空パッドを指定する際の最も重要な決定事項の 1 つです。材料が異なれば、耐熱性、耐薬品性、耐摩耗性、特殊な産業環境への適合性のレベルも異なります。
| 材料 | 代表的な温度範囲 | 適切な用途 |
|---|---|---|
| NBR | 0℃～120℃ | 一般産業工事、金属板、ベニヤ、段ボール |
| シリコーンゴム | -30℃～200℃ | 半導体ハンドリング、薄物ワーク、食品関連装置 |
| ウレタンゴム | 0℃～60℃ | 段ボール・鉄板・ベニヤの取扱い全般 |
| FKM | 0℃～250℃ | 化学関連の用途と厳しい温度環境 |
| 導電性NBR | 0℃～100℃ | 静電気対策が必要な半導体用途 |
| 導電性シリコーン | -10℃～200℃ | 静電気の懸念がある半導体およびエレクトロニクスのアプリケーション |
実際の材料の選択は、常にワークピースの表面、温度、化学物質、真空条件、必要な耐用年数などの完全な動作環境に基づいて行う必要があります。
ZP2-MU 真空吸盤はどこに使用できますか?
ZP2-MU の小さな寸法と材料の柔軟性により、このシリーズは特に精密オートメーションに関連します。
エレクトロニクスおよび半導体製造
過度の機械的力や静電気放電により敏感な製品が損傷する可能性があるため、小さな電子部品は慎重に取り扱う必要があります。したがって、静電気制御が機器設計の一部であるアプリケーションでは、導電性シリコーンと導電性 NBR のオプションを検討できます。
精密な組み立て
自動組立システムは、多くの場合、小さなプラスチック、金属、または電子部品を操作します。コンパクトな吸盤は、隣接するコンポーネントに干渉することなく、アーム端のツールがワークピースに到達するのに役立ちます。
包装の自動化
真空グリップ技術を使用すると、軽量のパッケージングコンポーネントや小さな製品を搬送できます。複数の小さな吸盤を配置して、カスタマイズされたグリップ パターンを作成することもできます。
微小部品の取り扱い
ワークピースのサイズが数ミリメートルしかない場合、大きな吸着パッドでは効率的な接触面積が得られない場合があります。 ZP2-MUのφ2～φ15mmのラインナップにより、部品に合わせた把持点の選択肢が広がります。
エンジニアは適切なモデルをどのように選択すればよいでしょうか?
体系的な選択プロセスにより、統合の問題が軽減され、真空グリップの信頼性が向上します。
- 利用可能な接触面積を測定します。目的のグリップ面にしっかりとフィットするパッド直径を選択してください。
- 設置スペースをご確認ください。ショートタイプの構造と選択した接続形態がグリッパーに適合していることを確認してください。
- ワーク材質を評価します。表面の質感、剛性、多孔性、および清浄度は、真空性能に影響を与える可能性があります。
- 適切なゴム材質を選択してください。温度、化学物質、摩耗、静電気を考慮してください。
- 真空接続を確認してください。A3、H5、B5、または該当するアダプター構成を空気圧システムと一致させます。
- 完全なアセンブリをテストします。実際の使用条件下で吸着安定性、サイクルタイム、位置決め精度、リリース動作を検証します。
このアプローチは、カスタマイズされた空気圧コンポーネント要件をサポートできる中国のメーカーまたはサプライヤーを探している購入者にとって特に役立ちます。
自動化システムにどのようなメリットをもたらしますか?
機械メーカーにとって、コンパクトな真空パッドの価値は、単にサイズが小さいというだけではありません。その本当の利点は、そのコンパクトさが自動化システム全体にどのように貢献するかによってもたらされます。
- スペース効率:短い施工により、エンジニアは限られた設置エリア内で作業することができます。
- コンポーネントの互換性:複数のパッド サイズにより、さまざまな小さなワークピースに対応します。
- 素材の柔軟性:いくつかのゴムの選択肢がさまざまな産業環境をサポートします。
- 精度重視のハンドリング:小さな接触面はマイクロコンポーネントに適しています。
- 静的制御オプション:導電性材料はエレクトロニクスおよび半導体用途に利用できます。
- 統合の柔軟性:異なる入口とネジの構成により、機器の設計が簡素化されます。
- バルク生産の一貫性:複数の吸盤を使用する自動システムの場合、再現性のあるグリップ性能のためには寸法の一貫性が重要です。
ショートタイプ真空吸盤 ZP2-MUに関するよくある質問
ZP2シリーズにおけるMUとは何を意味しますか？
MU は、ZP2 シリーズ内のフラット、ショート タイプの構成を識別します。コンパクトな設置と小型軽量ワークの精密なハンドリングを実現するように設計されています。
ZP2-MUにはどのようなサイズがありますか?
パッド径はΦ2、Φ3.5、Φ4、Φ5、Φ6、Φ8、Φ10、Φ15mmから選択可能です。ワーク寸法や使用可能な接触面積に応じて適切なサイズを選択してください。
半導体用途に適した材料はどれですか?
半導体関連用途ではシリコーンゴム、静電気対策が必要な場合は導電性NBR、導電性シリコーンゴムが挙げられます。最終的な選択では、特定のプロセス環境を考慮する必要があります。
ZP2-MUは限られた設置スペースでも使用できますか?
はい。その短く薄型の構造は、特に設置高さが制限されている用途向けに設計されています。
吸盤はカスタマイズできますか?
選択した構成はカスタマイズできます。適切な構成を評価できるように、購入者はワークピース、必要なパッド直径、材質、取り付け構成、真空入口の方向、および動作環境に関する情報を提供する必要があります。
次の自動化プロジェクトに ZP2-MU を検討する理由は何ですか?
ショートタイプ真空吸引カップ ZP2-MU は、コンパクトな構造、小さいパッド直径、柔軟な材料選択、および複数の取り付けオプションを組み合わせて、精密な真空ハンドリングのための実用的なソリューションを実現します。半導体やエレクトロニクスの生産から精密な組み立てやパッケージングの自動化に至るまで、このシリーズは機械設計者が小さなワークピースや限られた設置スペースの課題に対処するのに役立ちます。
自動化機器用のコンパクトな真空吸引カップを調達している場合、さまざまなパッド材料を評価している場合、またはカスタマイズされた空気圧グリップ ソリューションを開発している場合、コンマは、アプリケーション要件に応じて適切な ZP2-MU 構成を特定するのに役立ちます。モデルの選択、一括購入、カスタマイズされたソリューション、または技術的な質問については、お問い合わせプロジェクトについて話し合い、オートメーション システムに最適な真空吸引カップ ソリューションを見つけてください。
