真空吸引は、産業オートメーションにおける「柔軟な把握」の中核となるソリューションであり、損傷のない把握、複数の材料/不規則なワークピースへの適応性、クリーンで環境保護、柔軟な操作という 4 つの主要な利点を備えています。業界のさまざまなワーク特性（薄い/厚い、精密/粗い、サニタリー/標準）に適応できます。
楕円形真空吸盤 ZP2
中国の大手メーカーとして、当社の工場は狭いスペースの細長いワークピース用にカスタマイズされた楕円形真空吸盤 ZP2 を提供しています。 12 の仕様 (例: 3.5×7 ～ 8×30mm) で利用可能なこのサプライヤー直接ソリューションは、均一な圧力とグリップの安定性を保証します。オプションの 6 ～ 50 mm バッファーと帯電防止素材を使用すると、PCB、バッテリー、高速パッケージング ラインに最適です。
クリックして選択を開始します
》製品情報へ戻る

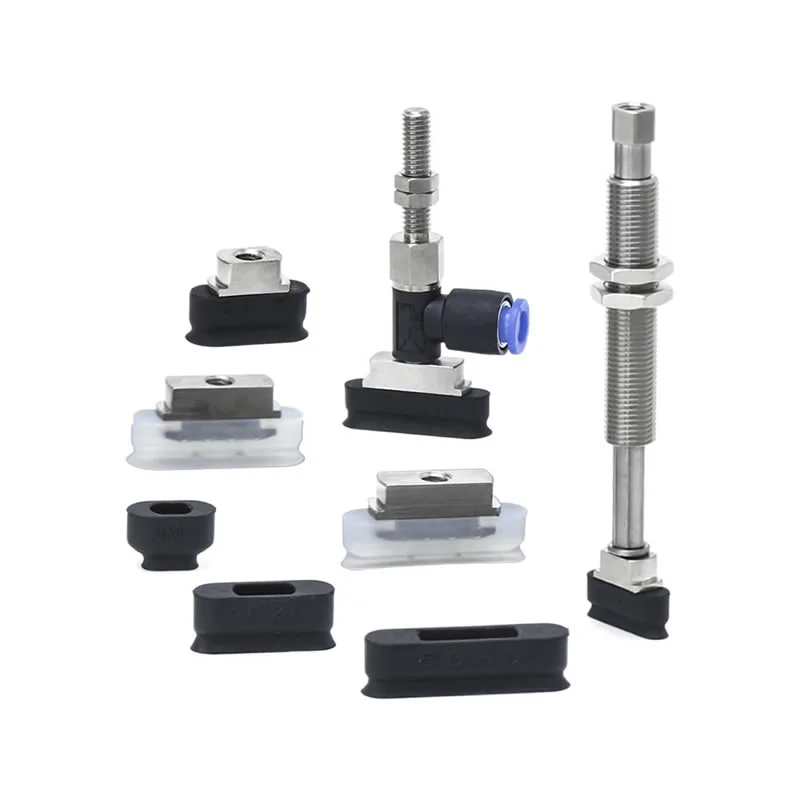

楕円形真空吸盤 ZP2

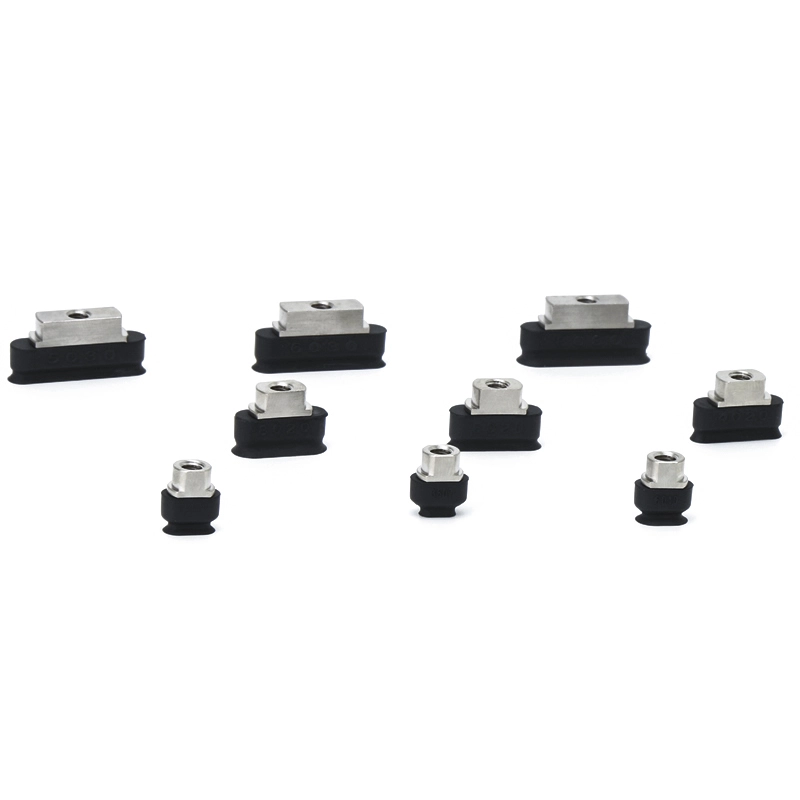

ZP2シリーズ楕円形真空パッドユニット
ZP2-Tシリーズ アダプター付 楕円形真空パッド

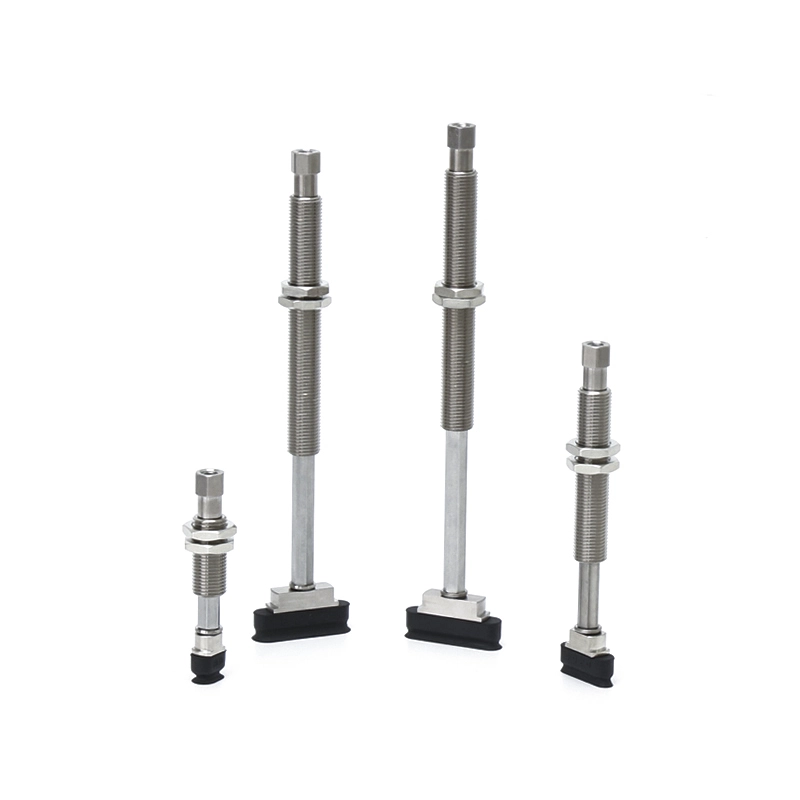

ZP2-Tシリーズ バッファ楕円形真空パッド付

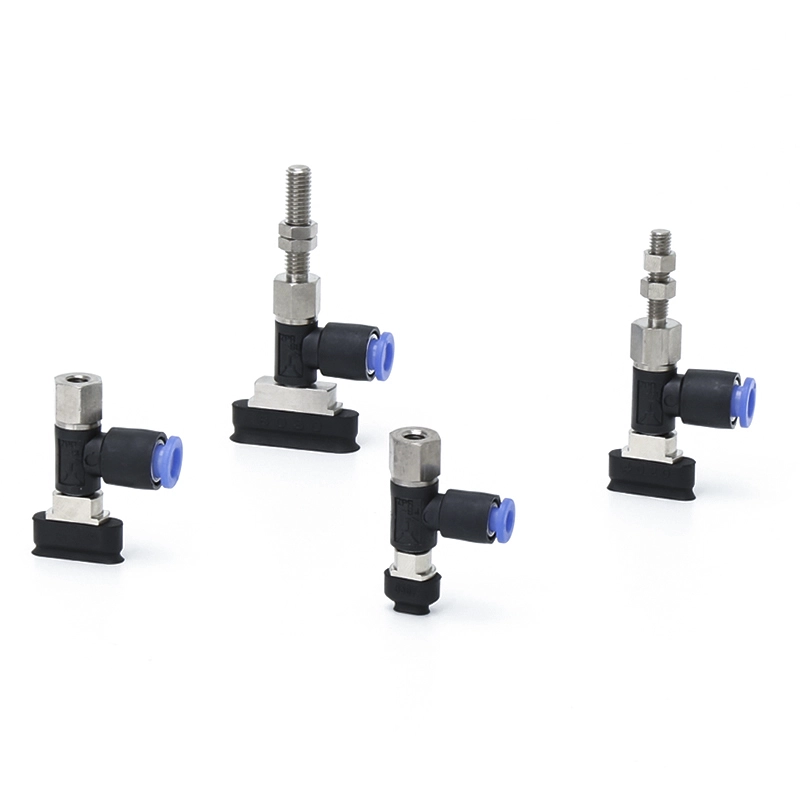

ZP2-Rシリーズ アダプター付 楕円形真空パッド

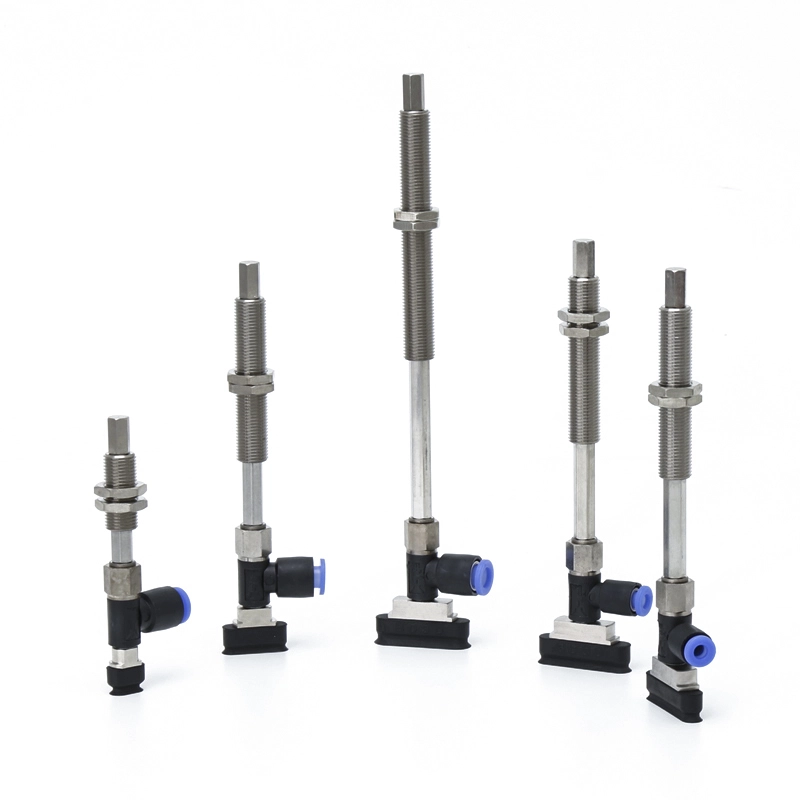

ZP2-Rシリーズ バッファ楕円形真空パッド付
説明
ご注文方法
仕様・材質
アプリケーション
リソース
中国の大手メーカーとして、当社の工場はエレクトロニクスおよび自動車分野の厳しい要求に合わせてカスタマイズされた楕円形真空吸盤 ZP2 ソリューションを提供しています。大量供給業者であってもエンドユーザーであっても、当社の ZP2 オーバル シリーズは、精密な取り扱いに必要な信頼性を提供します。
主な技術的特徴と仕様
1. 豊富な仕様
あらゆる細長いワークピースに完璧にフィットするように、楕円形真空吸着カップ ZP2 には 12 の標準仕様が用意されています。
コンパクトなサイズ:3.5×7、4×10、5×10、6×10mm。
ミディアムレングス:4×20、5×20、6×20、8×20mm。
拡張範囲:4×30、5×30、6×30、8×30mm。
2. 業界特有の優れた材料
お客様の作業環境に合わせて高品質の材料を使用しています。
高品質シリコンとNBR:汎用・高温作業用。
静電気防止 (ESD) 素材:PCBや半導体の取り扱いには欠かせません。
オールステンレス製の付属品:リチウム電池業界向けに最適化された特殊な構成。
主な利点とハイライト
限られたスペース向けに最適化:楕円形真空吸引カップ ZP2 の狭いプロファイルにより、混雑した PCB や、円形カップでは収まらない狭いパッケージングプロファイルでの高密度ピッキングが可能になります。
強化されたグリップの安定性:細長い吸引領域により、パイプやシール ストリップなどの細いアイテムに対する「設置面積」が大きくなり、ワークピースが傾いたり滑ったりするリスクが大幅に軽減されます。
柔軟な設置:垂直方向と横方向の両方の真空入口をサポートします。各カップはアダプターまたは緩衝ブラケット (6mm ～ 50mm ストローク) と組み合わせることができ、壊れやすい表面への衝撃を緩和します。
工場からの直接供給:中国に拠点を置く当社の工場は大量の在庫製品を維持しており、世界的な調達に向けて短いリードタイムと競争力のある価格を確保しています。
典型的なアプリケーションシナリオ
エレクトロニクスおよび半導体:PCB アセンブリ、フレキシブル回路基板の製造、およびバッテリー電極の位置決め。
自動車部品:楕円形真空吸引カップ ZP2 は、シール ストリップ、細長いトリム ピース、プラスチック プロファイルの取り扱いと組み立てによく使用されます。
梱包と物流:ラベル貼付、カートン封かん、長尺荷物の仕分けなどを高速で行います。

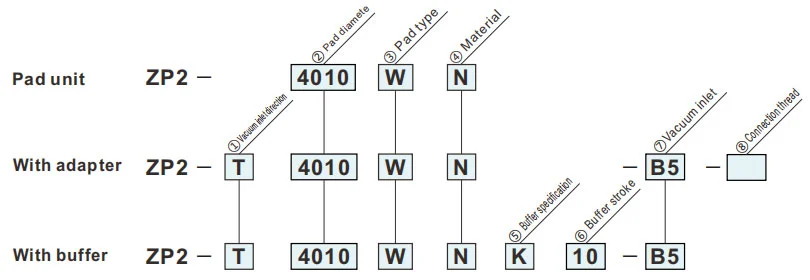

ご注文方法
- 吸着面に制限のあるワークに。
| ①真空入口方向 | ⑦真空入口 | ⑧接続ネジ | ||
| T | 垂直 |
|
B5 |
— |
|
B50406 |
— | ||
| R | 横方向 |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②パッドサイズ | |
| 3507 | 3.5×7 |
| 4010 | 4×10 |
| 5010 | 5×10 |
| 6010 | 6×10 |
| 4020 | 4×20 |
| 5020 | 5×20 |
| 6020 | 6×20 |
| 8020 | 8×20 |
| 4030 | 4×30 |
| 5030 | 5×30 |
| 6030 | 6×30 |
| 8030 | 8×30 |
| ③パッドの種類 | |
| W | 楕円形 |
| ⑦真空入口 | |
| B5 | M5x0.8(メス) |
| 04 | ø4ワンタッチ管継手 |
| 06 | ø6ワンタッチ管継手 |
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコーンゴム |
緑色の記号はカスタマイズされたモデルです。
| ⑤バッファ仕様 | |
| K | 非回転 |
| ⑥バッファストローク | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧接続ネジ | |
| A5 | M5×0.8(オス) |
| B5 | M5x0.8(メス) |
寸法(mm)
緑色の記号はカスタマイズされたモデルです。
PP
キューブ型
| モデル | A | B | C | D | øE | Y | |||
|
② パッド サイズ |
③ パッド タイプ |
④ パッド 材料 |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
参考モデル：ZP2-4030WS
アダプタ取付寸法
適用パッド：3507W/4010W/5010W/6010W
適用パッド：4020W/5020W/6020W/8020W
適用パッド：4030W/5030W/6030W/8030W
パッドの材質と特性
⚪：影響がほとんどない △：条件によっては使用可能 ×：適さない
|
材料
特徴
|
シンボル | デュロメーター HS(±5°) |
色 の ゴム |
オペレーティング 温度 範囲(℃) |
油 抵抗 ガソリン |
油 抵抗 ベンゾール |
ベース 抵抗 |
酸 抵抗 |
耐候性 | オゾン 抵抗 |
摩耗 抵抗 |
防水 | 溶媒 抵抗 (ベンゼン、トルエン) |
応用 |
| NBR | N | 50 | 黒 | 0～120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 一般ワーク、段ボール、ベニヤ板、鉄板等の搬送 |
| シリコーンゴム | S | 45～50 | 白 | -30～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体、ダイカスト脱型、薄物ワーク、フードプロセッサー |
| ウレタンゴム | U | 50～60 | 茶色 | 0～60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 段ボール、鉄板、ベニヤ板 |
| FKM | F | 60 | 黒 | 0～250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 化学作業 |
| 導電性NBR | GN | 50～65 | 0～100 | △ | X | △ | X | △ | X | △ | △ | X | 半導体の一般作業（耐静電気） | |
| 導電性シリコンラバー | GS | 50～60 | -10～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体（静電気） |
上の表は、対象となるゴム材料の一般的な特性のみを示しています。青色の記号はカスタマイズされたモデルです。
各種産業分野における空圧機器（真空吸盤）の応用概要
I. コアの強み
II.業種別アプリケーションの抽出
A. 医学および医療産業
A.1：コア要件:クリーンで無公害 (FDA/GMP 準拠)、穏やかで無害、相互汚染防止
A.2 主要なシナリオ:
1. 医薬品包装: 医薬品ボトル/医薬品プレート/輸液バッグのピックアップ (食品グレードのシリコーン吸盤、粒子脱落なし)
2. 医療機器組立品：手術器具/医療用カテーテル/プロテーゼの取り扱い（陰圧調整可能、変形防止）
3. 生物学実験室: シャーレ/遠沈管/試薬カード移送 (耐薬品性、滅菌対応)
B. 電子・半導体産業
B.1 主要な要件:帯電防止 (10⁶-10¹¹Ω)、精密位置決め (誤差 ≤0.01mm)、耐傷性
B.2 主要なシナリオ:
1. チップ/半導体: ウェーハハンドリング、チップパッケージング (多孔質セラミック/帯電防止シリコン吸盤、破裂を防ぐ均一な負圧)
2. PCB/コンポーネント: フレキシブル PCB、マイクロコンポーネント (0402 抵抗器) 表面実装 (しわ/破れを防ぐための薄いシリコーン/ゲル/マイクロ吸盤)
3. ディスプレイ：LCD/OLEDパネル、タッチガラスグラブ（高透明素材、汚れや傷なし）
C. 自動車および自動車部品産業
C.1 主要な要件:大吸引力（単一吸引ディスク≧500N）、多仕様適応（金属/プラスチック/ガラス）、滑り止め
C.2 主要なシナリオ:
4.本体製作：鋼板/ドアフレームハンドリング溶接（大径ゴム/多吸盤配列、滑り止めテクスチャー）
5.ガラス・内装：フロントガラス取付、レザー座面転写（耐熱シリコン・スポンジ吸盤、変形防止）
6.部品：エンジンシリンダー本体/ギアボックスハウジンググラブ（真空+メカニカルロック、落下防止）
D. 食品および包装産業
D.1 主要な要件:食品グレードの素材 (FDA 認定)、お手入れが簡単、つぶれにくい
D.2 主要なシナリオ:
1. 食品の取り扱い: 焼き菓子/生肉/果物の選別 (低吸引スポンジ吸盤、無臭で洗いやすい)
2. 包装自動化：包装袋の開封、滅菌カートン成形（除電・多点吸引、薄物・硬質包装に適しています）
E. 物流・倉庫業
E.1 コア要件:効率的な適応（商品の複数仕様）、安定した圧力、落下防止
E.2 主要なシナリオ:
1. カートンの取り扱い: 電子商取引カートンの仕分け (調整可能な吸引アレイ、真空圧力)
2. プレート/ロール: 木質ボード/プラスチックフィルムロール転写 (長尺/環状吸盤、オフセットを防止するための均一な吸着)
F. 新エネルギー・特殊産業
F.1 新エネルギー (リチウム電池/太陽光発電):
1. リチウム電池プレート (帯電防止多孔質吸盤、防塵)、太陽電池ガラス (大きな吸着シリコン吸盤、傷なし)
F.2 印刷と用紙
1. 紙・印刷物キャプチャー（吸収紙素材、弱負圧で破れやインク汚れを防止）
Ⅲ．コア適応ロジックの概要
| ワークの特性 | ピペット適応プログラム | 対応する業界シナリオ |
| 薄い・壊れやすい・精密 | シリコーン/セラミック素材、微小負圧、微小吸引ノズル | 電子半導体、医薬品 |
| 重量物・大型サイズ | ゴム素材、大口径吸盤、多吸盤配列 | 自動車、物流パネル |
| 健康・公害防止 | 食品/医療グレードのシリコーン、お手入れが簡単な構造 | 薬、食品 |
| 柔らかい/凹凸のある表面 | スポンジ素材、変形可能な吸盤 | 車内、食品 |
| 帯電防止要件 | 帯電防止シリコン、イオン風アシスト | 電子半導体 |
