真空吸引は、産業オートメーションにおける「柔軟な把握」の中核となるソリューションであり、損傷のない把握、複数の材料/不規則なワークピースへの適応性、クリーンで環境保護、柔軟な操作という 4 つの主要な利点を備えています。業界のさまざまなワーク特性（薄い/厚い、精密/粗い、サニタリー/標準）に適応できます。
ショートタイプ真空吸盤 ZP2-EU
中国のトップメーカーとして、当社工場ではカスタマイズされたショートタイプ真空吸盤 ZP2-EU (直径 ø2 ～ 15 mm) を提供しています。超薄型でフラットな形状を特徴とするこのシリーズは、限られたスペースでの使用のために特別に設計されています。 Commaelec は、高品質の帯電防止シリコン素材を使用することで、安定したしわのない吸引性能を保証するプロフェッショナルなソリューションを提供します。当社では、A5/H5 ねじ仕様とステンレス鋼継手の在庫を常に用意しているため、このシリーズはエレクトロニクス製造やリチウムイオン電池の生産ラインでのアプリケーションに最適です。
クリックして選択を開始します
》製品情報へ戻る
ショートタイプ真空吸盤 ZP2-EU
ZP2シリーズ ショートタイプ真空パッドユニット
ZP2-Tシリーズ アダプタ付 ショートタイプ真空パッド
説明
ご注文方法
仕様・材質
アプリケーション
リソース

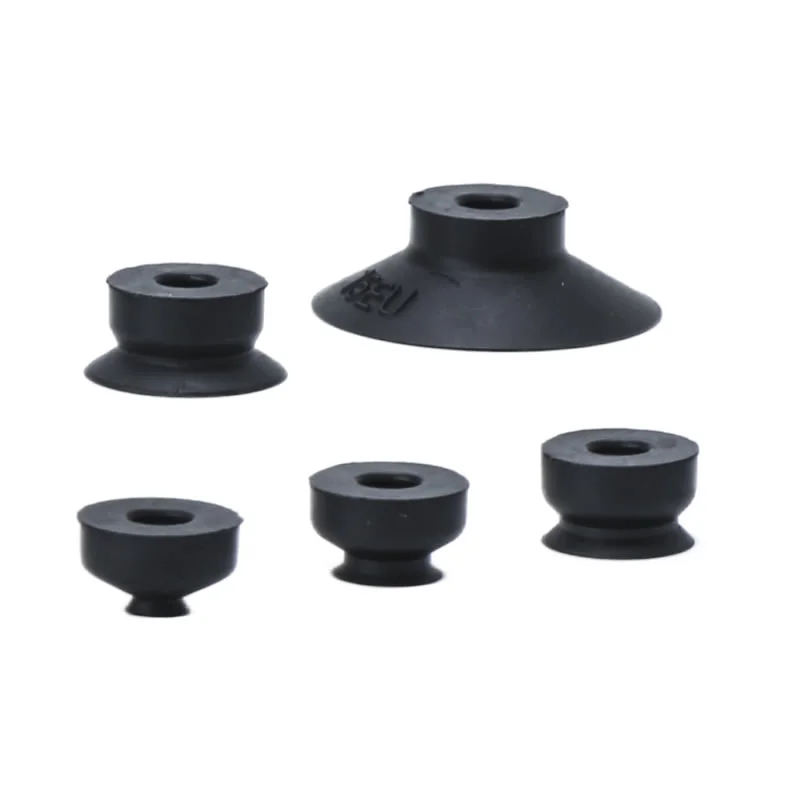

ショートタイプ真空吸盤 ZP2-EU は Zhejiang Comma Electric Co., Ltd. によって製造されています。当社は中国の大手メーカーおよびサプライヤーの1つです。 ZP2 EU 薄型平面吸盤は、少量で安定した吸着が特徴です。
製品の特徴:このコンパクトな吸盤は、薄型で省スペース設計が特徴で、狭いスペースに最適です。フラットな表面によりワーク表面にぴったりとフィットし、安定した粘着力を発揮し、作業中の変形を効果的に防止するため、精密なハンドリングに最適です。一部のモデルには静電気防止機能が含まれており、エレクトロニクス産業などの敏感な環境の運用要件を満たします。
仕様:ショートタイプ真空吸盤ZP2-EUは、φ2、φ4、φ6、φ8、φ15と豊富な径を揃えております。
吸盤の材質:一般的に使用される材料には、ニトリルゴム (NNBR)、輸入シリコーン、帯電防止シリコーンゴムなどがあり、各材料は特定の作業環境や部品の要件に合わせて調整されています。

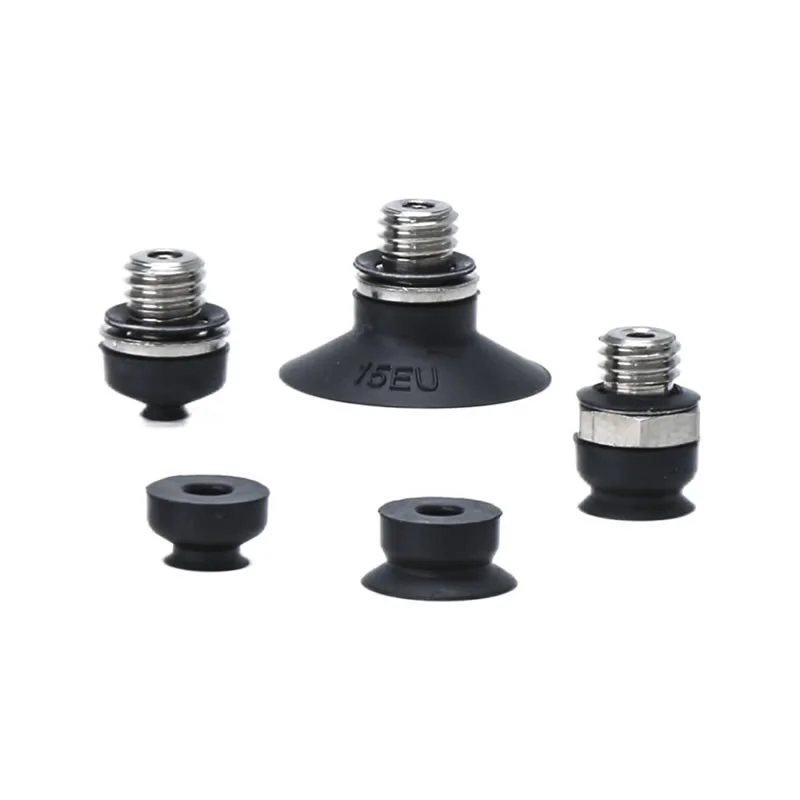

接続オプション:おねじ(A5)、おねじ(H5)など豊富な種類を揃えております。
よくある質問
利用可能なサイズは何ですか?
ショートタイプの真空吸盤 ZP2-EU は、標準径φ40、φ50、φ63、φ80、φ100、φ125を取り揃えております。
小型サイズ: 小型機器や軽量部品に適しています
大型サイズ: 大型ワークピースに強力な吸着力を提供します。
カンマファクトリーは安定した在庫を維持し、プロジェクトの要件に基づいたカスタマイズされたサイズにも対応します。
「ショートタイプ」とは何ですか？
「ショートタイプ」とは、薄型でコンパクトな構造を指します。
全高を低くしてスペースが限られた設置に対応
高速ピックアンドプレースシステムでのより高速な応答
ロボットまたは自動セットアップに取り付けた場合の安定性が向上
この設計は、設置スペースが限られているがパフォーマンスを犠牲にすることができない場合に特に役立ちます。
EU と他の ZP2 タイプの違いは何ですか?
ZP2-EU（ショートタイプ）：よりコンパクト、ヨーロッパスタイルの機器と省スペースレイアウトに最適化
標準 ZP2: より汎用性が高く、より幅広い構造構成を備えています
EU タイプは、コンパクトさ、標準化されたインターフェイス、迅速な統合を重視することが多い
Comma は、さまざまな構成間での互換性と一貫した品質を保証し、多様な市場のニーズに対応します。
どのように取り付けられていますか?
ショートタイプ真空吸盤 ZP2-EU は、柔軟な取り付けオプションをサポートしています。
内ねじ接続または外ねじ接続
アダプターおよびバッファーブラケットと互換性があります
垂直または水平真空ポートのオプション
カンマを選ぶ理由
強力な研究開発能力:専門チームがさまざまな自動化ニーズに合わせてカスタマイズされたソリューションをサポートします
ワンストップ供給:幅広い製品ラインナップにより、調達とシステム統合が簡素化されます
柔軟なカスタマイズ:ショートタイプ真空吸盤ZP2-EUの寸法、材質、構造はすべてお客様のご要望に合わせてカスタマイズ可能です。
素早い対応:信頼できる技術者による迅速な技術サポートと提供

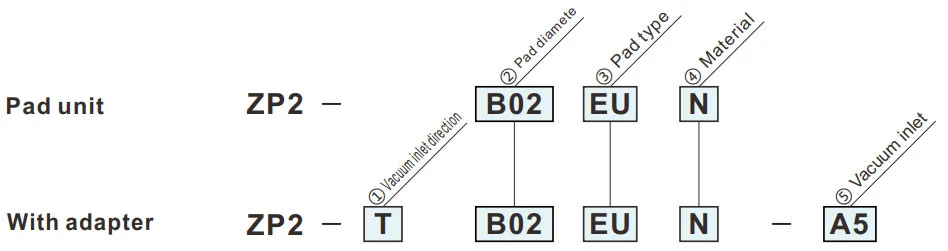

ご注文方法
- 高さ方向の省スペース化を実現。
| ①真空入口方向 | |
| T | 垂直 |
| ③パッドの種類 | |
| 欧州連合 | フラットタイプ |
| ②パッド径(mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコーンゴム |
緑色の記号はカスタマイズされたモデルです。
| ⑤真空入口 | |
| A5 | M5×0.8 (六角外径) |
| H5 | M5×0.8 (六角穴付ヘッド) |
寸法(mm)
緑色の記号はカスタマイズされたモデルです。
欧州連合
フラットタイプ
| モデル | φA | ΦB | °C | D | Y | |||
|
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
||||||
| ZP2 | B02 | 欧州連合 |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
参考モデル：ZP2-B02EUS

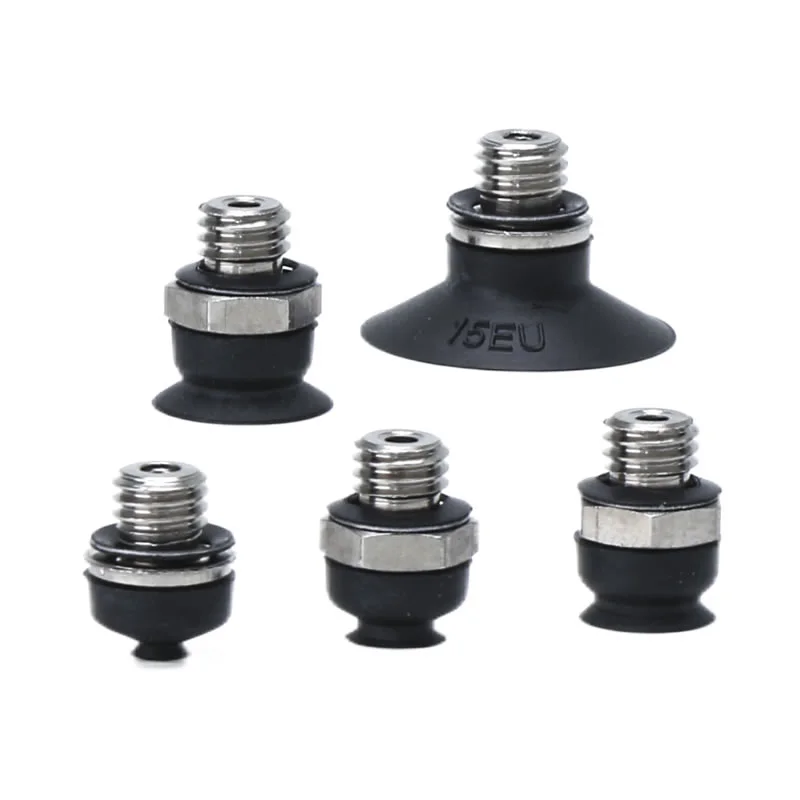

アダプタ取付寸法
ZP2-T
垂直
A5
| モデル | φA | ΦB | °C | D | E | Y | アダプタ | |||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑤ 真空 入口 |
||||||||
| ZP2 | T | B02 | 欧州連合 |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
参考モデル：ZP2-TB06EUGS-A5
ZP2-T
垂直
H5
| モデル | φA | ΦB | °C | D | E | Y | アダプタ | |||||
|
① 真空 入口方向 |
② パッド 直径 |
③ パッド タイプ |
④ パッド 材料 |
⑤ 真空 入口 |
||||||||
| ZP2 | T | B02 | 欧州連合 |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
参考モデル：ZP2-TB06EUGS-H5
パッドの材質と特性
⚪：影響がほとんどない △：条件によっては使用可能 ×：適さない
|
材料
特徴
|
シンボル | デュロメーター HS(±5°) |
色 の ゴム |
オペレーティング 温度 範囲(℃) |
油 抵抗 ガソリン |
油 抵抗 ベンゾール |
ベース 抵抗 |
酸 抵抗 |
耐候性 | オゾン 抵抗 |
摩耗 抵抗 |
防水 | 溶媒 抵抗 (ベンゼン、トルエン) |
応用 |
| NBR | N | 50 | 黒 | 0～120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 一般ワーク、段ボール、ベニヤ板、鉄板等の搬送 |
| シリコーンゴム | S | 45～50 | 白 | -30～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体、ダイカスト脱型、薄物ワーク、フードプロセッサー |
| ウレタンゴム | U | 50～60 | 茶色 | 0～60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 段ボール、鉄板、ベニヤ板 |
| FKM | F | 60 | 黒 | 0～250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 化学作業 |
| 導電性NBR | GN | 50～65 | 0～100 | △ | X | △ | X | △ | X | △ | △ | X | 半導体の一般作業（耐静電気） | |
| 導電性シリコンラバー | GS | 50～60 | -10～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体（静電気） |
上の表は、対象となるゴム材料の一般的な特性のみを示しています。青色の記号はカスタマイズされたモデルです。
各種産業分野における空圧機器（真空吸盤）の応用概要
I. コアの強み
II.業種別アプリケーションの抽出
A. 医学および医療産業
A.1：コア要件:クリーンで無公害 (FDA/GMP 準拠)、穏やかで無害、相互汚染防止
A.2 主要なシナリオ:
1. 医薬品包装: 医薬品ボトル/医薬品プレート/輸液バッグのピックアップ (食品グレードのシリコーン吸盤、粒子脱落なし)
2. 医療機器組立品：手術器具/医療用カテーテル/プロテーゼの取り扱い（陰圧調整可能、変形防止）
3. 生物学実験室: シャーレ/遠沈管/試薬カード移送 (耐薬品性、滅菌対応)
B. 電子・半導体産業
B.1 主要な要件:帯電防止 (10⁶-10¹¹Ω)、精密位置決め (誤差 ≤0.01mm)、耐傷性
B.2 主要なシナリオ:
1. チップ/半導体: ウェーハハンドリング、チップパッケージング (多孔質セラミック/帯電防止シリコン吸盤、破裂を防ぐ均一な負圧)
2. PCB/コンポーネント: フレキシブル PCB、マイクロコンポーネント (0402 抵抗器) 表面実装 (しわ/破れを防ぐための薄いシリコーン/ゲル/マイクロ吸盤)
3. ディスプレイ：LCD/OLEDパネル、タッチガラスグラブ（高透明素材、汚れや傷なし）
C. 自動車および自動車部品産業
C.1 主要な要件:大吸引力（単一吸引ディスク≧500N）、多仕様適応（金属/プラスチック/ガラス）、滑り止め
C.2 主要なシナリオ:
4.本体製作：鋼板/ドアフレームハンドリング溶接（大径ゴム/多吸盤配列、滑り止めテクスチャー）
5.ガラス・内装：フロントガラス取付、レザー座面転写（耐熱シリコン・スポンジ吸盤、変形防止）
6.部品：エンジンシリンダー本体/ギアボックスハウジンググラブ（真空+メカニカルロック、落下防止）
D. 食品および包装産業
D.1 主要な要件:食品グレードの素材 (FDA 認定)、お手入れが簡単、つぶれにくい
D.2 主要なシナリオ:
1. 食品の取り扱い: 焼き菓子/生肉/果物の選別 (低吸引スポンジ吸盤、無臭で洗いやすい)
2. 包装自動化：包装袋の開封、滅菌カートン成形（除電・多点吸引、薄物・硬質包装に適しています）
E. 物流・倉庫業
E.1 コア要件:効率的な適応（商品の複数仕様）、安定した圧力、落下防止
E.2 主要なシナリオ:
1. カートンの取り扱い: 電子商取引カートンの仕分け (調整可能な吸引アレイ、真空圧力)
2. プレート/ロール: 木質ボード/プラスチックフィルムロール転写 (長尺/環状吸盤、オフセットを防止するための均一な吸着)
F. 新エネルギー・特殊産業
F.1 新エネルギー (リチウム電池/太陽光発電):
1. リチウム電池プレート (帯電防止多孔質吸盤、防塵)、太陽電池ガラス (大きな吸着シリコン吸盤、傷なし)
F.2 印刷と用紙
1. 紙・印刷物キャプチャー（吸収紙素材、弱負圧で破れやインク汚れを防止）
Ⅲ．コア適応ロジックの概要
| ワークの特性 | ピペット適応プログラム | 対応する業界シナリオ |
| 薄い・壊れやすい・精密 | シリコーン/セラミック素材、微小負圧、微小吸引ノズル | 電子半導体、医薬品 |
| 重量物・大型サイズ | ゴム素材、大口径吸盤、多吸盤配列 | 自動車、物流パネル |
| 健康・公害防止 | 食品/医療グレードのシリコーン、お手入れが簡単な構造 | 薬、食品 |
| 柔らかい/凹凸のある表面 | スポンジ素材、変形可能な吸盤 | 車内、食品 |
| 帯電防止要件 | 帯電防止シリコン、イオン風アシスト | 電子半導体 |
