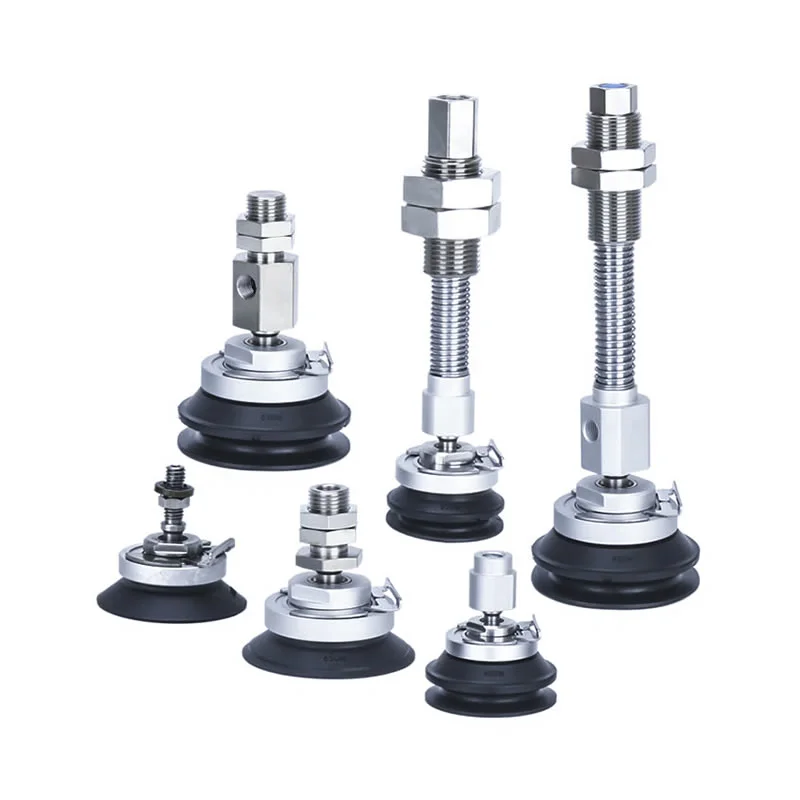

高剛性ボールジョイント真空吸盤 ZP3E は、自動化システム内で重い、大きい、または表面が不規則なワークピースを取り扱うために特別に設計された工業用グレードの真空吸盤です。
高剛性構造により、ガラス、金属板、段ボールなどの重量物でも安定したグリップを発揮します。
ボールジョイント設計により複数の角度調整が可能となり、カップが傾いた表面や不規則な表面に自動的に適応します。
溝付きシール面により真空保持能力が強化され、多孔質材料を取り扱う場合でも効果的な吸引が保証されます。
この製品シリーズは、ロボットオートメーション、パッケージング、自動車製造、ガラス加工などの分野で広く利用されています。グリップ力、安定性、柔軟性に対する要求が非常に高い用途に特に適しています。
主な特長
**高い剛性と安定性**
このシリーズは、ガラス、金属シート、ボール紙などの頑丈で大きな表面のワークピース向けに特別に設計されており、32 mm から 125 mm までの直径範囲を提供し、単層構造と二層構造の両方のオプションを備えています。表面には溝状のテクスチャーが施されており、真空保持力を効果的に高め、多孔質材料を取り扱う場合でもグリップの安定性を確保します。
**ボールジョイントの機能**
ボールジョイント一体構造により、柔軟な多角度調整が可能です。ワークピース表面の傾きや凹凸を自動的に補正し、動的なハンドリング操作全体にわたって一貫したシール性能と信頼性の高い吸引力を保証します。

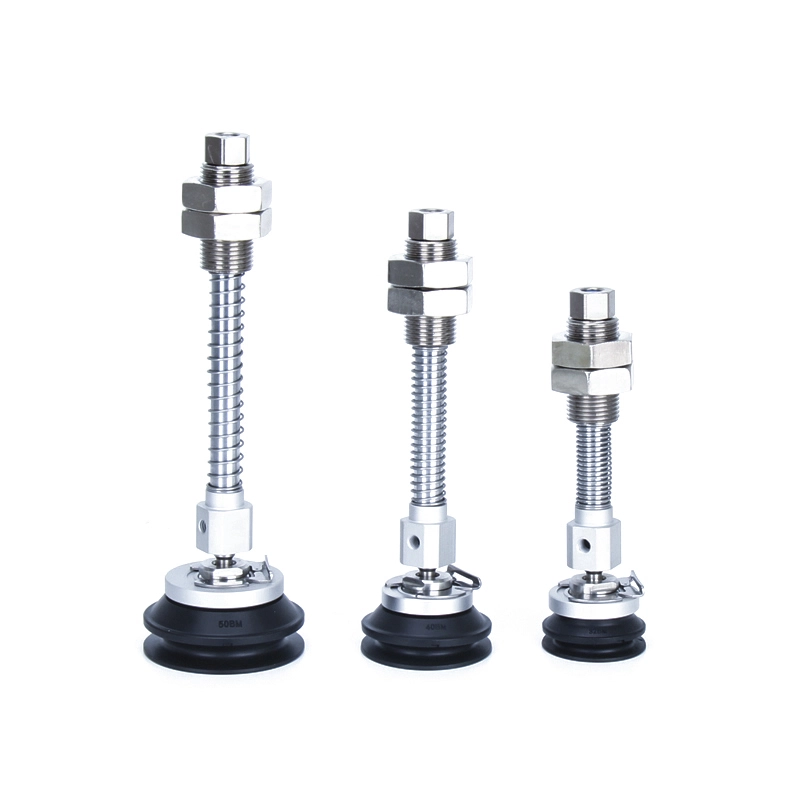

**オプションのバッファリングメカニズム**
オプションの緩衝機構を追加することで、吸盤がワークに接触した際に発生する衝撃力を吸収できます。これにより、吸盤本体と精密ワークの表面の両方を損傷から効果的に保護します。高頻度のサイクリング環境では、この機能は機器の耐用年数を延ばし、全体的な耐久性を向上させるのに役立ちます。
**素材のオプション**
高剛性ボールジョイント真空吸盤 ZP3E は、高品質のゴムとシリコン材料を使用して製造されており、優れたシール性と耐摩耗性を備えています。オプションで帯電防止材も利用できるため、エレクトロニクス製造やクリーンルーム環境での使用に適しています。さらに、ステンレス鋼の継手と組み合わせることで、リチウムイオン電池製造や過酷な産業環境の特定のアプリケーション要件を満たすことができます。
**取り外し可能なデザイン**
高剛性ボールジョイント真空吸盤 ZP3E はモジュール構造を採用しており、日常のメンテナンスや部品交換が容易です。これにより、ダウンタイムが効果的に最小限に抑えられ、長期的な運用コストが削減されます。さらに、柔軟な構成オプションにより、さまざまな自動化システムにシームレスに統合できます。

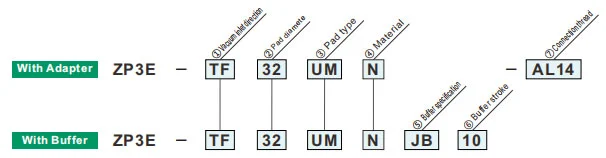

ご注文方法

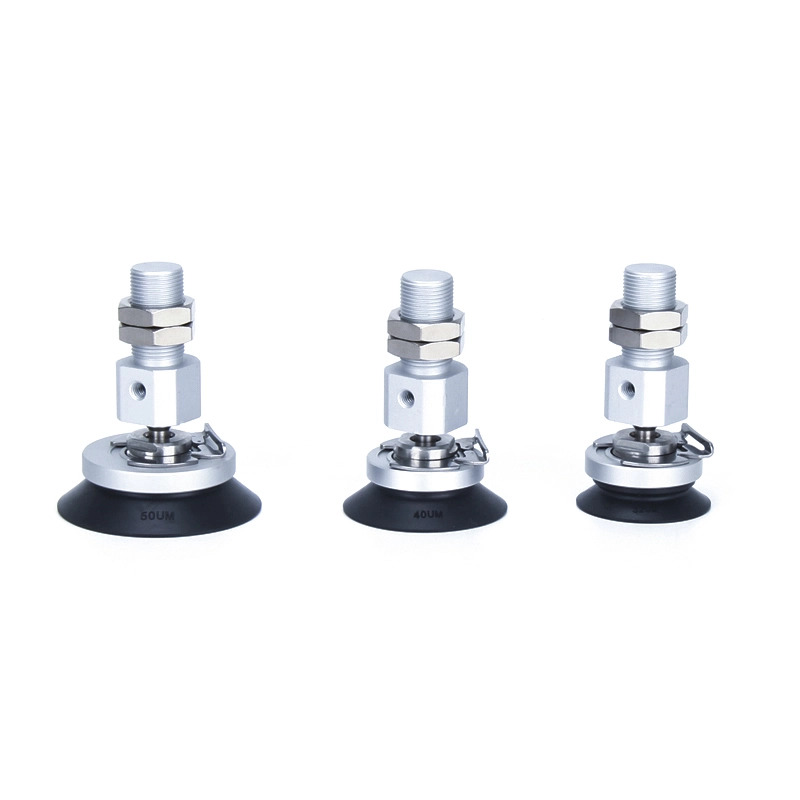

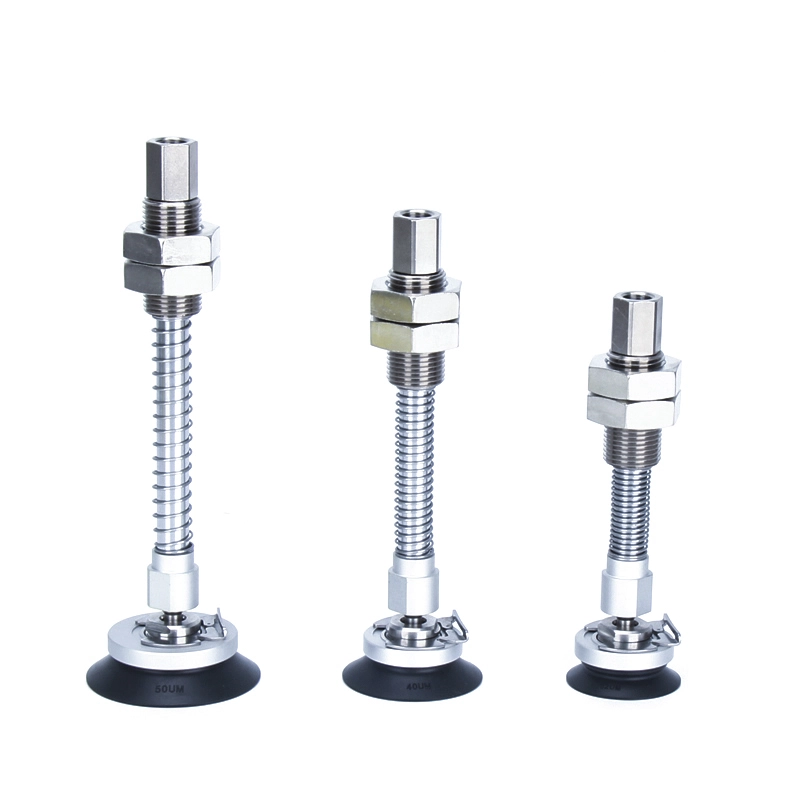

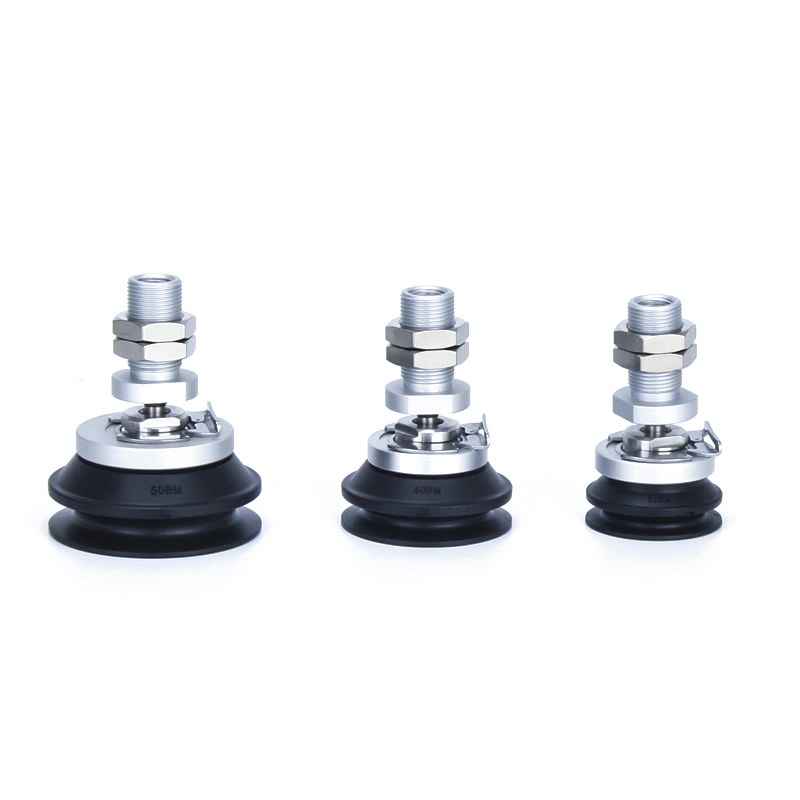

| ①真空入口方向 | |
| TF | 垂直 |
| YF | 横方向 |
| ②パッド径(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤バッファ仕様 | |
| JB | 回転用（黄銅製、ブッシュ付） |
| JF | 回転用（スチール製、ブッシュ付） |
| ③パッドの種類 | |
| UM | 溝付平型 |
| BM | リブ・溝付ジャバラタイプ |
| ④材質 | |
| N | NBR |
| S | シリコーンゴム |
| U | ウレタンゴム |
| F | FKM |
| GN | 導電性NBR |
| GS | 導電性シリコーンゴム |
緑色の記号はカスタマイズされたモデルです。
| ⑥バッファストローク | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| ⑦真空入口 | ZP3E-T /縦型 | ZP3E-Y /ラテラル | ||||
| ø32〜ø50 | ø63〜ø125 | ø32〜ø50 | ø63〜ø125 | |||
| おねじ | AL6 | M6×1 | ● | — | — | — |
| AL12 | M12×1.25 | — | ● | — | — | |
| AL14 | M14×1 | ● | — | ● | — | |
| AL16 | M16×1.5 | — | ● | — | ● | |
| 女性 | B8 | M8×1.25 | ● | — | ● | — |
| B12 | M12×1.75 | — | ● | — | ● | |
ばね反力
| パッド径 (mm) |
締付トルク±5％［N・m］ | バッファストローク(mm) | ばね反力[N] | ||
| 黄銅、ブッシュ付（JB） | スチール製、ブッシュ付（JF） | 0ストローク時 | フルストロークで | ||
| ø32〜ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63〜ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
パッドの材質と特性
⚪：影響がほとんどない △：条件によっては使用可能 ×：適さない
|
材料
特徴
|
シンボル | デュロメーター HS(±5°) |
色 の ゴム |
オペレーティング 温度 範囲(℃) |
油 抵抗 ガソリン |
油 抵抗 ベンゾール |
ベース 抵抗 |
酸 抵抗 |
耐候性 | オゾン 抵抗 |
摩耗 抵抗 |
防水 | 溶媒 抵抗 (ベンゼン、トルエン) |
応用 |
| NBR | N | 50 | 黒 | 0～120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 一般ワーク、段ボール、ベニヤ板、鉄板等の搬送 |
| シリコーンゴム | S | 45～50 | 白 | -30～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体、ダイカスト脱型、薄物ワーク、フードプロセッサー |
| ウレタンゴム | U | 50～60 | 茶色 | 0～60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 段ボール、鉄板、ベニヤ板 |
| FKM | F | 60 | 黒 | 0～250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 化学作業 |
| 導電性NBR | GN | 50～65 | 0～100 | △ | X | △ | X | △ | X | △ | △ | X | 半導体の一般作業（耐静電気） | |
| 導電性シリコンラバー | GS | 50～60 | -10～200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 半導体（静電気） |
上の表は、対象となるゴム材料の一般的な特性のみを示しています。青色の記号はカスタマイズされたモデルです。
各種産業分野における空圧機器（真空吸盤）の応用概要
I. コアの強み
II.業種別アプリケーションの抽出
A. 医学および医療産業
A.1：コア要件:クリーンで無公害 (FDA/GMP 準拠)、穏やかで無害、相互汚染防止
A.2 主要なシナリオ:
1. 医薬品包装: 医薬品ボトル/医薬品プレート/輸液バッグのピックアップ (食品グレードのシリコーン吸盤、粒子脱落なし)
2. 医療機器組立品：手術器具/医療用カテーテル/プロテーゼの取り扱い（陰圧調整可能、変形防止）
3. 生物学実験室: シャーレ/遠沈管/試薬カード移送 (耐薬品性、滅菌対応)
B. 電子・半導体産業
B.1 主要な要件:帯電防止 (10⁶-10¹¹Ω)、精密位置決め (誤差 ≤0.01mm)、耐傷性
B.2 主要なシナリオ:
1. チップ/半導体: ウェーハハンドリング、チップパッケージング (多孔質セラミック/帯電防止シリコン吸盤、破裂を防ぐ均一な負圧)
2. PCB/コンポーネント: フレキシブル PCB、マイクロコンポーネント (0402 抵抗器) 表面実装 (しわ/破れを防ぐための薄いシリコーン/ゲル/マイクロ吸盤)
3. ディスプレイ：LCD/OLEDパネル、タッチガラスグラブ（高透明素材、汚れや傷なし）
C. 自動車および自動車部品産業
C.1 主要な要件:大吸引力（単一吸引ディスク≧500N）、多仕様適応（金属/プラスチック/ガラス）、滑り止め
C.2 主要なシナリオ:
4.本体製作：鋼板/ドアフレームハンドリング溶接（大径ゴム/多吸盤配列、滑り止めテクスチャー）
5.ガラス・内装：フロントガラス取付、レザー座面転写（耐熱シリコン・スポンジ吸盤、変形防止）
6.部品：エンジンシリンダー本体/ギアボックスハウジンググラブ（真空+メカニカルロック、落下防止）
D. 食品および包装産業
D.1 主要な要件:食品グレードの素材 (FDA 認定)、お手入れが簡単、つぶれにくい
D.2 主要なシナリオ:
1. 食品の取り扱い: 焼き菓子/生肉/果物の選別 (低吸引スポンジ吸盤、無臭で洗いやすい)
2. 包装自動化：包装袋の開封、滅菌カートン成形（除電・多点吸引、薄物・硬質包装に適しています）
E. 物流・倉庫業
E.1 コア要件:効率的な適応（商品の複数仕様）、安定した圧力、落下防止
E.2 主要なシナリオ:
1. カートンの取り扱い: 電子商取引カートンの仕分け (調整可能な吸引アレイ、真空圧力)
2. プレート/ロール: 木質ボード/プラスチックフィルムロール転写 (長尺/環状吸盤、オフセットを防止するための均一な吸着)
F. 新エネルギー・特殊産業
F.1 新エネルギー (リチウム電池/太陽光発電):
1. リチウム電池プレート (帯電防止多孔質吸盤、防塵)、太陽電池ガラス (大きな吸着シリコン吸盤、傷なし)
F.2 印刷と用紙
1. 紙・印刷物キャプチャー（吸収紙素材、弱負圧で破れやインク汚れを防止）
Ⅲ．コア適応ロジックの概要
| ワークの特性 | ピペット適応プログラム | 対応する業界シナリオ |
| 薄い・壊れやすい・精密 | シリコーン/セラミック素材、微小負圧、微小吸引ノズル | 電子半導体、医薬品 |
| 重量物・大型サイズ | ゴム素材、大口径吸盤、多吸盤配列 | 自動車、物流パネル |
| 健康・公害防止 | 食品/医療グレードのシリコーン、お手入れが簡単な構造 | 薬、食品 |
| 柔らかい/凹凸のある表面 | スポンジ素材、変形可能な吸盤 | 車内、食品 |
| 帯電防止要件 | 帯電防止シリコン、イオン風アシスト | 電子半導体 |
